典型案例：校核已安装DN800电磁流量计的插入式互相关流量计

1 项目背景

⊙ 某污水处理厂提升泵站后DN800，已安装电磁流量计，需要校核此电磁流量计；

⊙ 介质为污水；

⊙ 满管运行。

2 测量任务

➤ 高精度的流量测量；

➤ 适应满管流量测量；

➤ 适应测量介质中杂质多和高含固率的特点；

➤ 便于日常维护，降低日常维护工作量。

3 解决方案

① 采用互相关流量计，满足高精度的测量要求；

② 传感器：1x插入式CSM互相关传感器；

③ 变送器：NFM750；

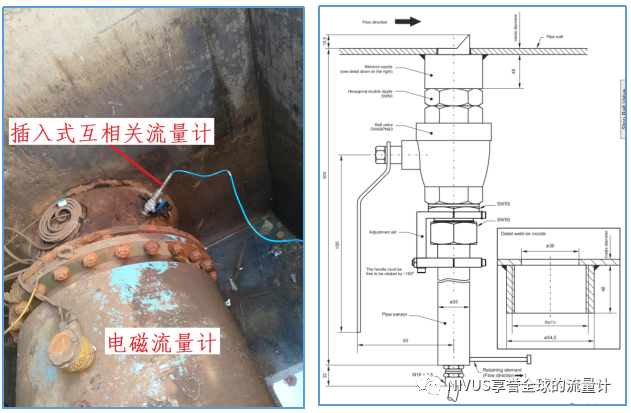

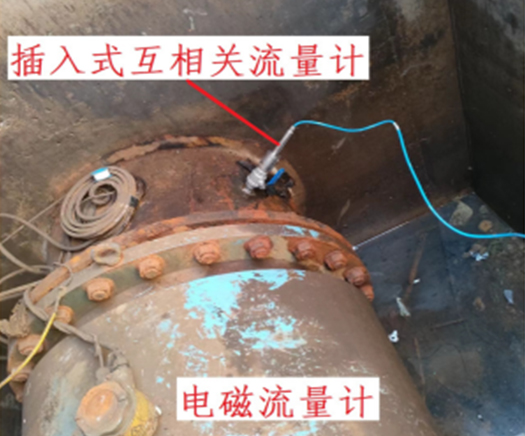

④ 安装方式：插入式安装，安装件包括短管和球阀，便于安装；

⑤ 数据：通过4G将数据上传云端。

4 测量结果

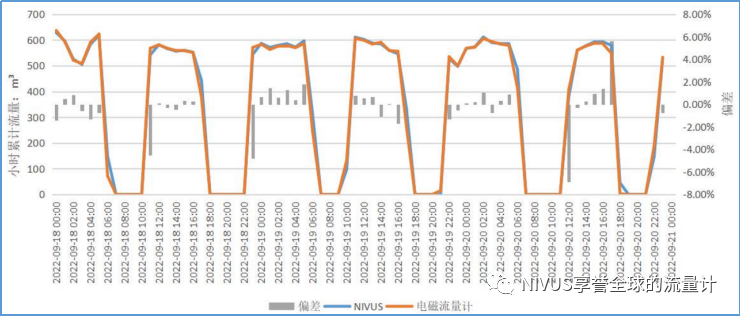

➥ NIVUS插入式互相关流量计总累计24699.5m3，电磁流量计总累计24424m3，偏差1.13%

➥ 数据趋势完全一致，误差在预期的范围内。

5 优势

✓ 基于超声波互相关原理的高精度测量；

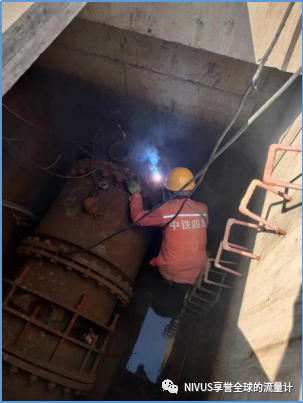

✓ 插入式安装，30分钟完成安装；

✓ 传感器插入管道内壁12mm，不挂垃圾，不影响过流的流场；

✓ 无需测量时，拉出传感器并关闭球阀，即可完成传感器的拆除；

✓ 可以适应测量介质含固率＜4%的应用环境；

✓ 维护简单方便。
