◎ 某小区DN400出水管；

◎ 满管/非满管，液位波动大，存在超低液位；

◎ 介质为污水。

❶ 高精度的流量测量；

❷ 适应非满管/满管，及超低液位时的流量测量；

❸ 在不断水情况下安装；

❹ 适应测量介质中杂质多和高含固率的特点；

❺ 便于日常维护，降低日常维护工作量。

➤ 采用互相关流量计，满足高精度的测量要求；

➤ 数量：1套；

➤ 传感器：1xCSM互相关传感器；

➤ 变送器：NFM750；

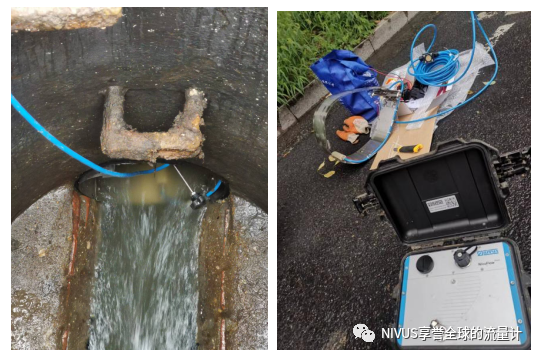

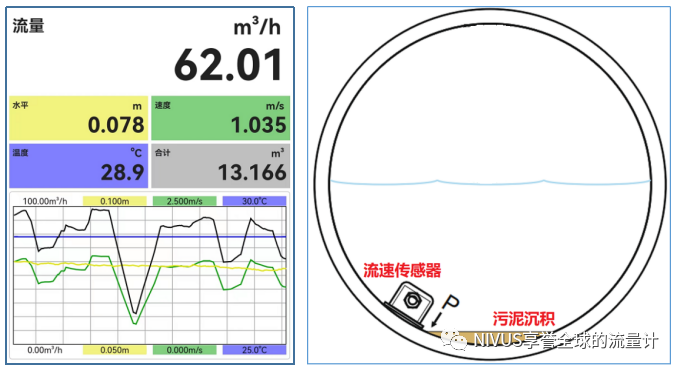

➤ 安装方式：不锈钢涨圈的方式固定，将传感器固定在管道五点半方向（中垂线右侧15°）；

➤ 数据：通过4G，用FTP或MQTT上传云端。

进行连续30余天的流速、液位和流量的测量，有如下结论：

➜ 小区排水管网测量的难点在于：液位波动大，可能会低于传感器测量盲区；水中杂质多，低水位时可能会覆盖传感器表面。上述问题，都可能导致无法测量。

➜ 选择合适的角度偏心安装互相关传感器，传感器不容易受沉积物和水中大型悬浮物的影响；

➜ 选择合适的互相关传感器，可以在水深5-6cm高度稳定测量；

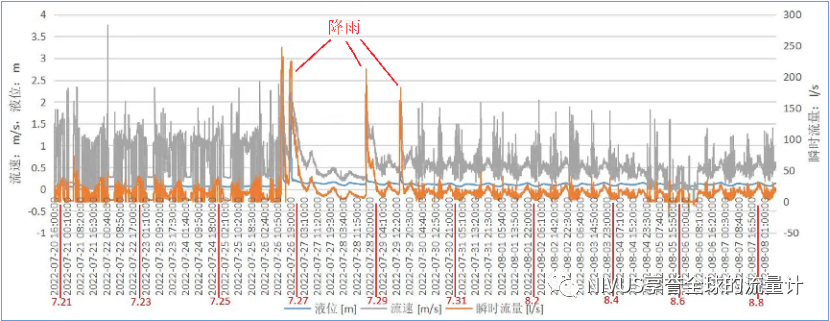

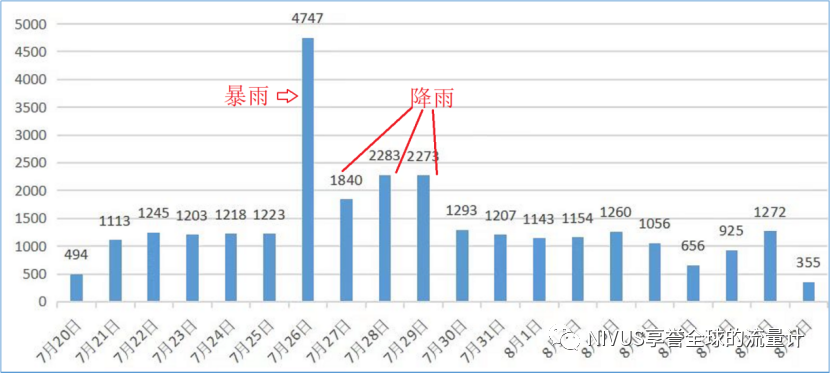

➜ 从测量结果，可以清晰看到排水管网流量和降雨的关系。

✔ 基于超声波互相关原理的高精度测量；

✔ 不锈钢涨圈安装，30分钟完成安装；

✔ 涨圈整体贴壁固定，不挂垃圾，不影响过流的流场；

✔ 可以适应测量介质含固率＜4%的应用环境；

✔ 维护简单方便。
