典型案例：某CSO溢流污染项目Ø4000mm主干管内五个测量点的流量测量

项目背景

◉ 某CSO溢流污染项目，采用“深层截流主干管+末端调蓄及生态处理”技术方案；对现状排水系统进行有效补强，解决老城区合流制溢流污染问题，实现某湖水质改善、排水防涝标准提升和海绵城市试点达标等多重目标；

◉ 主要由8座竖井、6.4km的Ø4000mm主干管、排涝泵站、初雨处理设施、末端湿地组成，具备消除溢流污染、调蓄、排涝等多重功能。项目实施后，排水防涝目标可达到应对30年一遇降雨；径流总量控制率91.3%；年溢流某湖次数由40多次降低为5次，某湖水质总体达到地表Ⅱ类水标准；

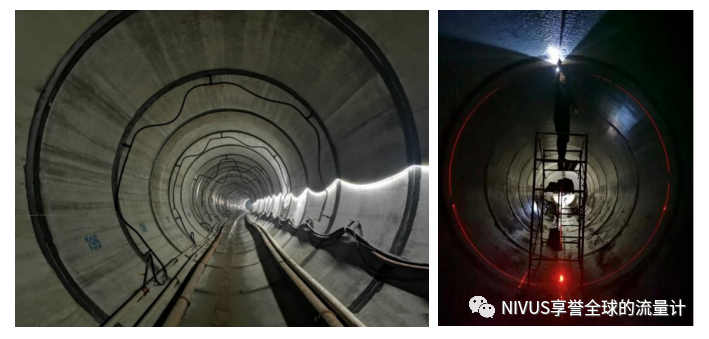

◉ 在管径Ø4000mm，管道埋深20至30m的主干管中安装五套流量计，同步测量流速、液位、流量和污泥界面高度。

测量任务

➜ Ø4000mm满管及非满管交替情况下的五个测量点的高精度流速、液位、污泥界面高度和流量测量；

➜ 根据污泥界面高度的测量结果，确认主干管的维护时间间隔；

➜ 根据流量测量结果，实现系统的预警和调度；

➜ 能承受非常高的压力；

➜ 维护间隔长；

➜ 要求安装和维护工作量小。

解决方案

⑴ 安装五套互相关流量计；

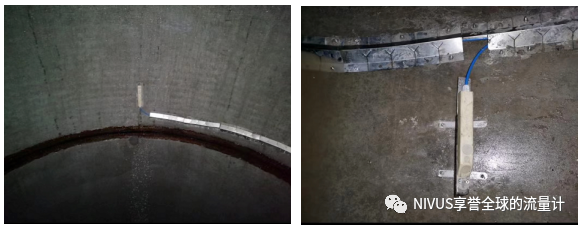

⑵ 流速传感器：2组CS2楔形互相关流量计；

⑶ 液位传感器：NivuBar静压液位计；

⑷ 流速变送器：NF750；

⑸ 测量的数据通过ModBus 485上传输上位机。

优点

√ 使用互相关流量计，高精度的流量测量；

√ 采用水中超声波，在满管时同步测量流速和污泥界面高度；

√ 液位冗余测量，提高测量冗余度；

√ 易于安装，无需中断系统运行；

√ 施工简单；

√ 维护方便。
