1 流量测量要求
某污水处理厂进水情况如下：
◉ DN2000mm混凝土管；
◉ 悬浮物浓度高；
◉ 液位波动大，从低液位到满管。
根据要求，渠道的流量测量的要求如下：
☑ 测量渠道的瞬时流速、瞬时流量、液位、水温和累计流量，其中流量测量误差＜±3%；
☑ 在整个液位范围内，保持测量高精度；
☑ 高悬浮物情况下，保持稳定的测量精度；
☑ 要求方便安装和维护；
☑ 使用寿命长，尽可能免维护。
2 流量计的选择

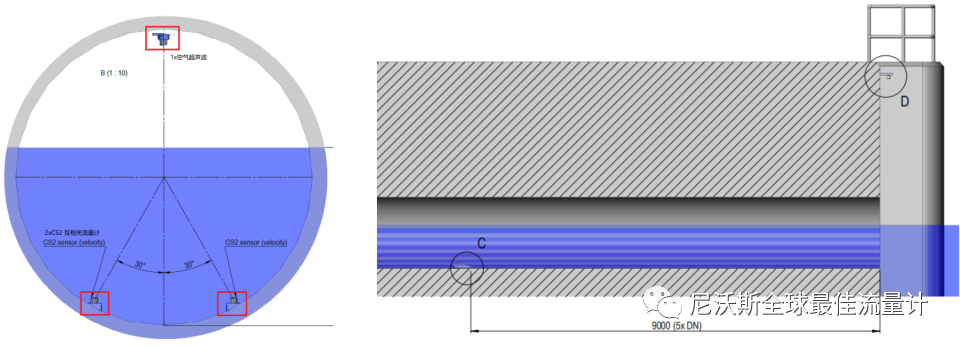

本项目选择互相关流量计和空气超声波液位计的组合测量。设备组合如下：
➜ 2 x CS2 互相关流量计；
➜ 1 x 空气超声波液位计。
这种设备组合，可以完全满足上面的测量要求。

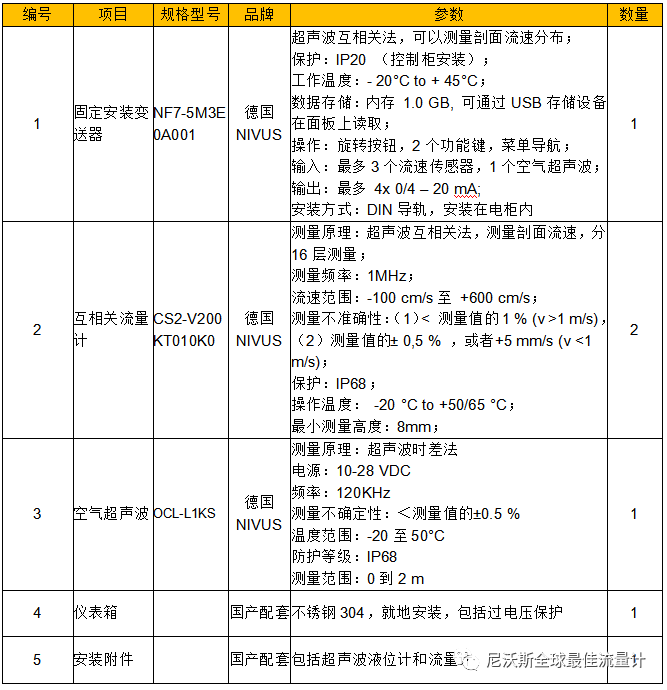

3 互相关流量计的设备组成

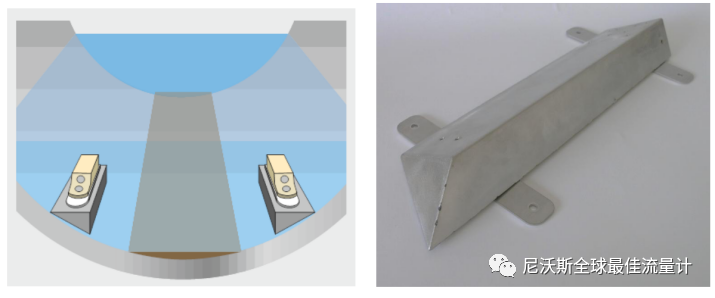

4 安装方式4.1 传感器安4.1 传感器安装附件
① 传感器安装在管采用2个斜楔形底座（20°/ 30°），用于将水平传感器安装在管道中；
② 从底部使用固定带或金属板固定；
③ 材质：不锈钢1.4571（不锈钢316Ti）。

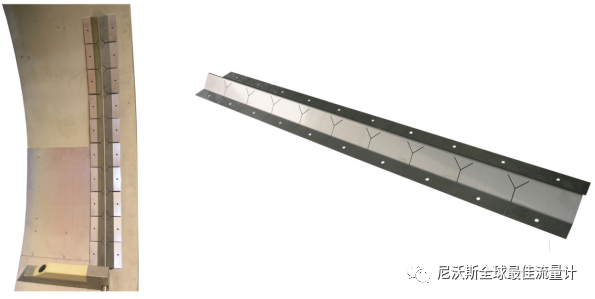

附附件

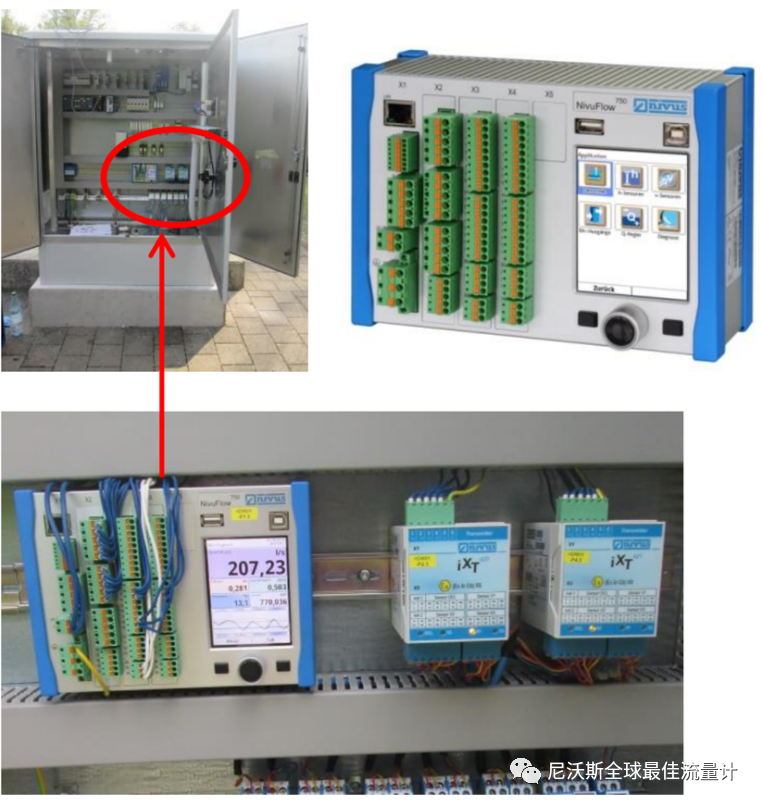

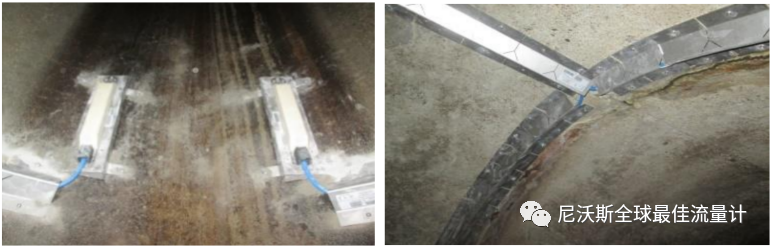

5 现场安装照片
