测量点的情况如下：

✎ 合流制主干箱涵：2200X1980mm；

✎ 部分和完全充满；

✎ 有沉积和不时发生的淹没溢流；

✎ 底部有沉积、石块和碎渣；

✎ 降雨时管道可能完全淹没并承受压力。

测量要求如下：

✔ 流量变化大：从夜间的低流量到洪水时的大流量；

✔ 要求尽可能高的流量精度测量；

✔ 能检测到淹没溢流情况。

由于底部有沉积、石块和碎渣，或安装人员无法进入底部安装流速传感器时，需要解决液位低于流速传感器时的流量测量问题。

对于底部有沉积的流量测量，NIVUS有如下两种解决方案。

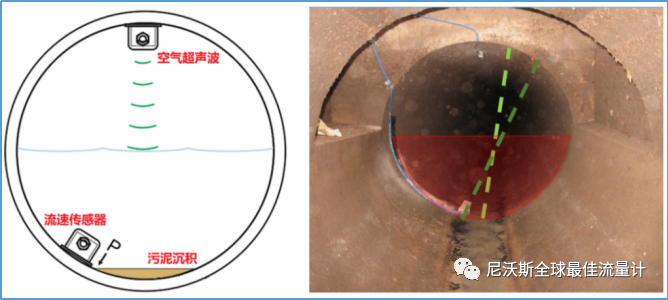

2.1 流速传感器+空气超声波的组合测量

地下管网的底部或多或少有污泥沉积。可以通过流速传感器的偏心安装防止损坏或沉淀。当液位低于流速传感器时，自动切换为曼宁公式（Manning formula）计算。可以根据管网的情况，调整曼宁公式的参数设置。

当流速传感器的安装位置距离底部较高时，此方法在低液位时测量误差较大。

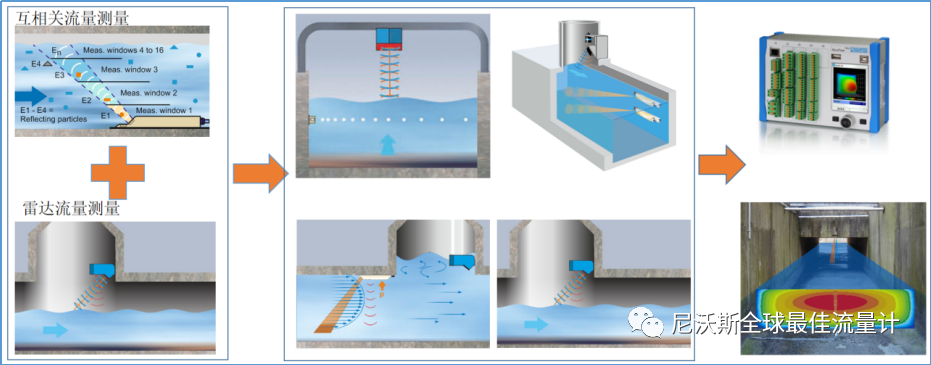

2.2 流速传感器+雷达流量计的混合测量

流量计与雷达流量计的组合测量，也叫混合测量，即在同一测量系统中结合两种流量测量，使用同一个RTU变送器。

这种测量方法，不受水面波动、坏天气、沉积、流量波动、液位波动等的干扰，是目前覆盖低液位和高液位的最高测量精度产品。

在本案例中，采用了“互相关流速传感器+雷达流量计”两种测量原理流量计的混合测量。

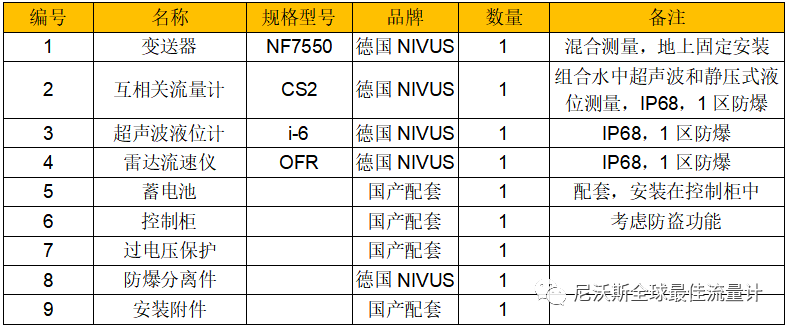

3 混合测量的设备组成

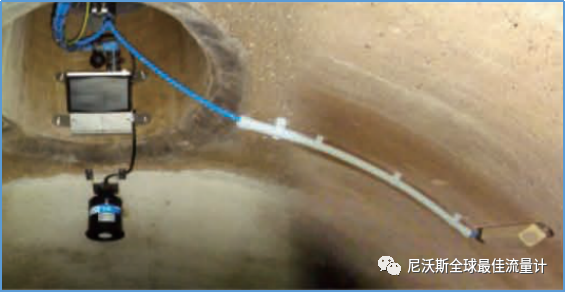

4 安装方式

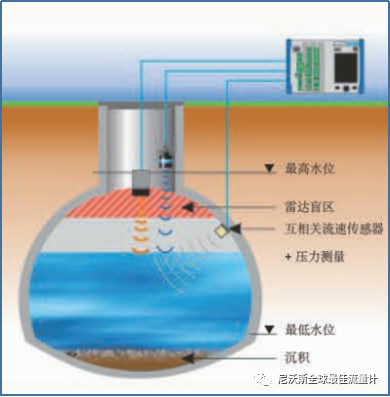

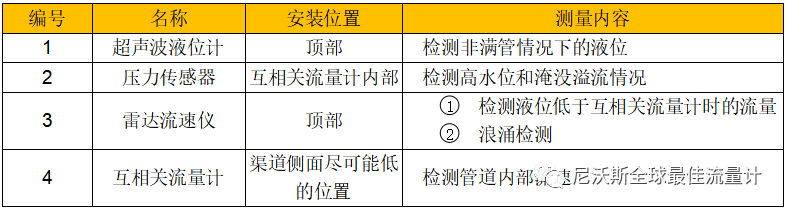

NivuFlow 7550混合测量的安装方式和各自负责的测量内容如下表。这种混合测量，即使在极端排放条件和淹没溢出时也能进行可靠的高精度流量测量。

5 结论

由于底部有沉积、石块和碎渣，或人无法进入而无法在底部安装传感器情况下，可以采用（1）“流速传感器+空气超声波”的组合测量，以及（2）“流速传感器+雷达流量计”的混合测量，这两种测量方式进行测量。如果流速传感器安装位置比较高，液位经常位于流速传感器下方，则建议采用“流速传感器+雷达流量计”混合测量的方法进行高精度的流量测量。

“流速传感器+雷达流量计”的混合测量，即使在极端排放条件和淹没溢出时也能进行可靠的高精度流量测量。
