典型案例：大型干渠的流量测量

1 应用场景

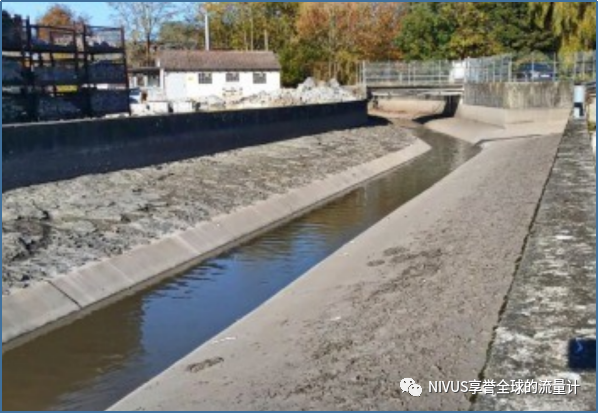

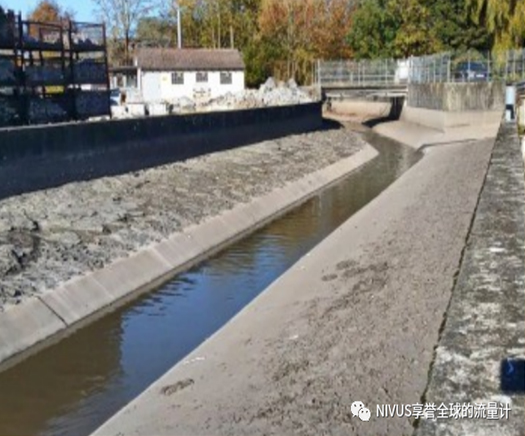

➜ 带有旱季流导槽和倾斜侧壁的梯形渠道，尺寸为10,000m×2,500mm（宽×高）；

➜ 部分充满；

➜ 旧的混凝土墙；

➜ 测量点的上游有侧向流入。

2 测量任务

❶ 实时测量200 L/s（夜间排放）至20,000 L/s（降雨情况）之间的合流污水排放；

❷ 尽管渠道弯曲且测量位置上游有侧向流入，测量系统仍有很高精度；

❸ 测量系统应该对水中的污染物不敏感。

3 解决方案

➤ 使用NivuFlow 750型互相关流量计，可连接最多达9个互相关流速传感器；

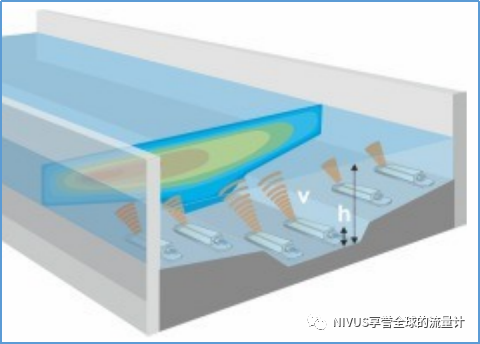

➤ 六组楔形传感器：两组安装在旱季流导槽的底部，另外四组安装在左右斜坡，可靠地测量特殊轮廓内严重失真的速度分布。

4 优点

✔ 经过科学验证的水力模型已集成在NF750变送器中，可确保测量的高精度；

✔ 互相关方法和经过流态优化的传感器保证了不受高阻力的干扰。
