典型案例：大型箱涵的混合法流量测量

1 应用场景

➜ 箱涵的尺寸为2,200x1,980 mm；

➜ 有时部分充满，有时100%完全充满，交替运行；

➜ 混凝土箱涵；

➜ 底部有沉淀和不时发生的淹没溢流。

2 测量任务

❶ 测量合流制排水管网中的大型箱涵的流量，范围从夜间低流量到洪水事件大流量；

❷ 由于箱涵底部有沉淀、石块和碎渣，传感器不能安装在箱涵底部；

❸ 在降雨时，箱涵可能被完全淹没，并可能使传感器承受压力。

3 解决方案

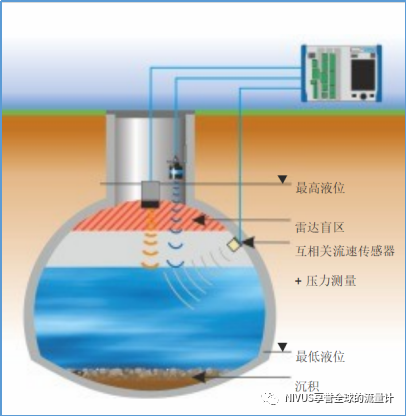

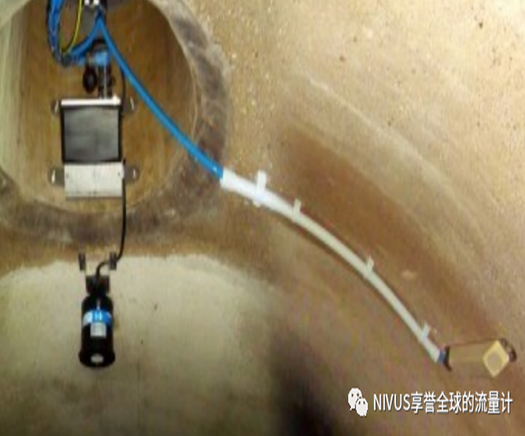

➤ 使用NivuFlow 7550混合法测量系统，该系统采用非接触式表面雷达和横向安装的互相关传感器进行组合流速测量；

➤ 使用自上而下的超声波液位计测量部分充满的液位，通过集成在互相关传感器中的压力传感器测量高液位和淹没溢出情况。

4 优点

✔ 旱季和夜间径流的非接触式流速测量；

✔ 即使在极端排放条件下和淹没溢出时也能进行可靠的流量测量。
