典型案例：污水处理厂进水渠道的高精度流量测量

1 项目背景

⊙ 钢筋混凝土渠道，尺寸为1030 x 900mm；

⊙ 介质为污水；

⊙ 满管与非满管交替；

⊙ 实时测量流量和液位变化。

2 测量任务

➜ 污水处理厂进水流量的实时测量；

➜ 在满管和非满管条件下获得高测量精度；

➜ 流量计的维护工作量低。

3 解决方案

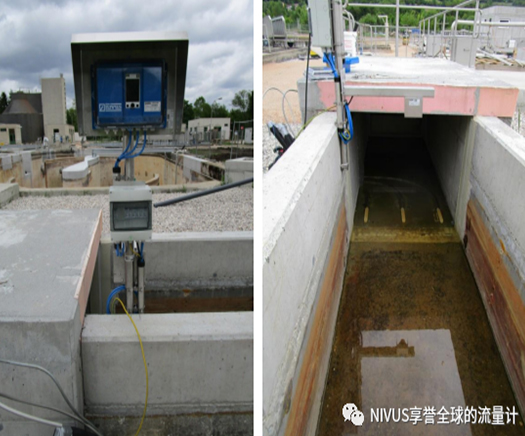

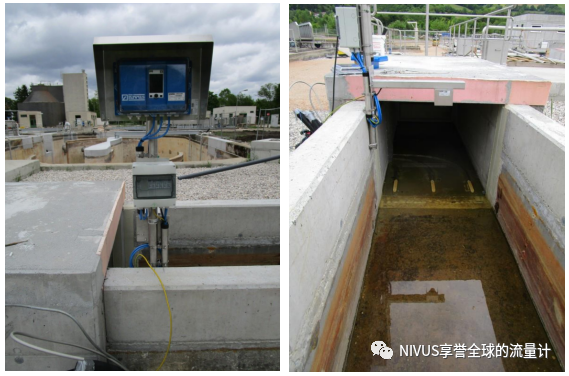

➤ 采用1×NF750变送器+3×POA互相关传感器+1×超声波液位计的组合流量和液位测量系统；

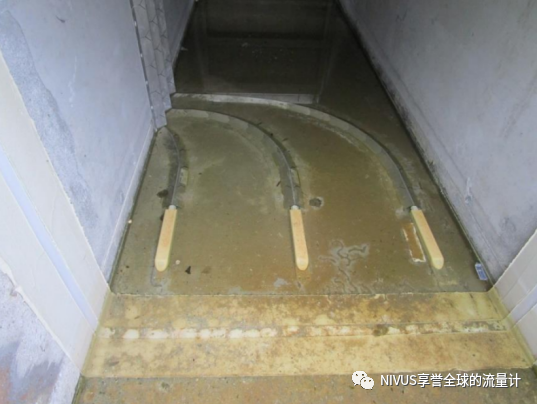

➤ 3×POA互相关传感器确保流量测量的高精度；

➤ 选用1×超声波液位计实现液位的冗余测量；

➤ 所有传感器通过电缆连接到NF750变送器；

➤ NF750变送器的流量、流速、液位、累计流量和水温等数据，通过通讯电缆，采用ModBus 485接口通讯。

4 优点

✔ 高测量精度；

✔ 系统高可靠性；

✔ 一天内轻松安装，包括测量现场校准；

✔ 选用了现场防护罩和防风雨屋顶，不需要电控柜来保护变送器；

✔ 系统维护间隔长达1年以上。
