典型案例：升级现有文丘里槽的流量测量系统

1 项目背景

⊙ 钢筋混凝土渠道，尺寸为500 x 600mm；

⊙ 介质为污水；

⊙ 满管与非满管交替；

⊙ 实时测量流量和液位变化；

⊙ 使用新的测量系统升级现有的文丘里槽。

2 测量任务

❶ 使用现有文丘里槽检测废水处理厂排放；

❷ 流量输出到控制系统；

❸ 为现场计数器输出与体积成比例的m³脉冲值。

3 解决方案

➜ 安装NivuMaster超声波液位测量系统，根据Q/h相关关系计算流量；

➜ 为了尽可能降低测量误差，选择了具有极低测量盲区（P-M3 型，盲区高度0.07m）的超声波传感器来检测液位；

➜ 客户要求的所有信号都从变送器传送到控制系统和现场计数器；

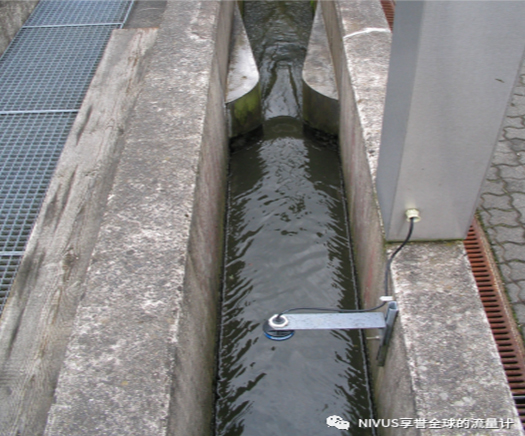

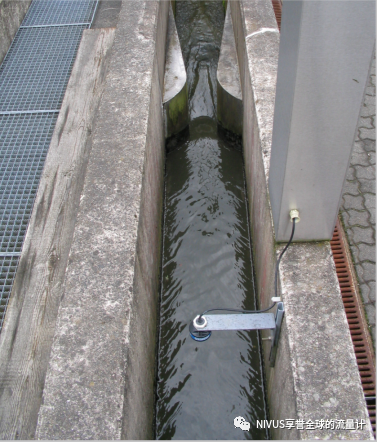

➜ 传感器已使用标准墙壁安装角度安装在文丘里槽上方。

4 优点

✔ 测量精度高；

✔ 系统高可靠性；

✔ 一天内轻松安装，包括测量现场校准。
