排水管网和和水体的流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中，我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网和水体的流量和液位测量，每周NIVUS的微信公众号将分别介绍一篇主旨文章、一篇相关产品简介、一篇典型案例、一篇拓展应用和一篇有问有答。

您有任何的流量和液位测量的难题，请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。

---------------------------

1 项目背景

l DN400的混凝土管，接近半管的水位、中等流速；

l 相邻两个小区，排污口均不止一个，且存在管径小、液位低、杂质多、末端跌水等测量不利因素；

l 测量这两个小区的总排污量。

2 测量任务

l 测量两个小区的总排放量；

l 适应管径小、液位低、杂质多、末端跌水等情况；

l 要求安装和维护工作量小。

3 解决方案

l 安装两套互相关流量计；

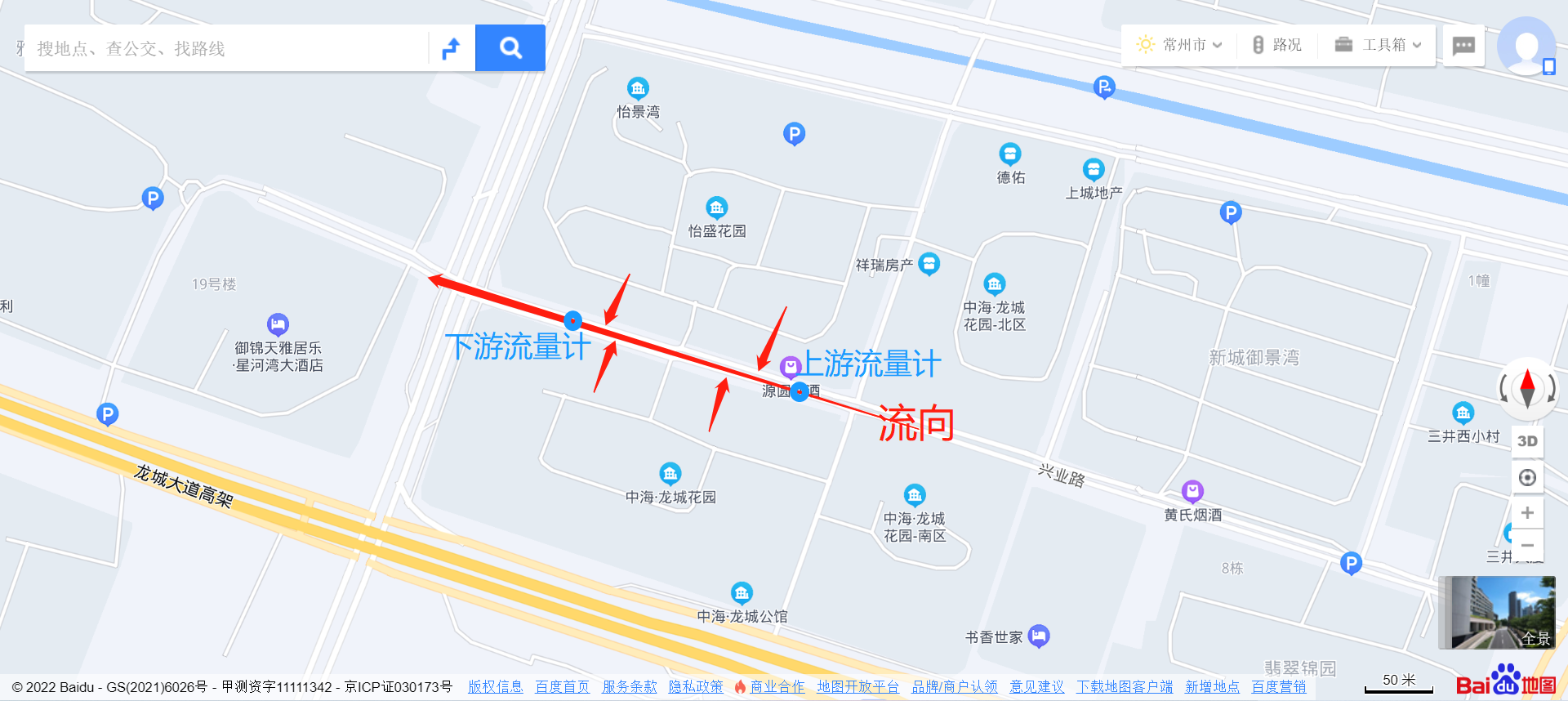

l 直接测量这两个小区排污口汇入的总管的上下游流量，假定管道无破损的情况下其流量差值即为这两个小区的总排污量；

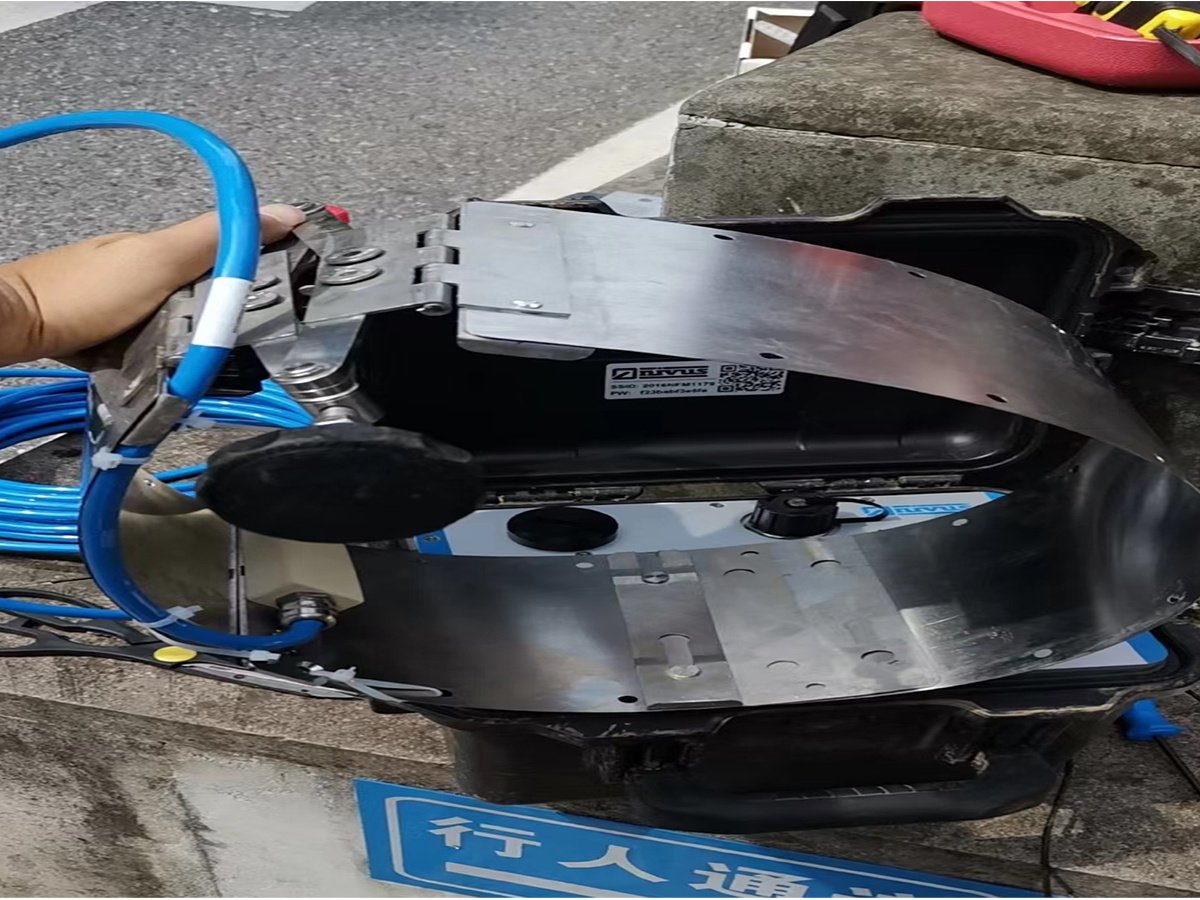

l 流速传感器：1组CSM楔形互相关流量计；

l 流速变送器：NFM750；

l 安装方式和安装位置：涨圈，传感器固定在管道七点位置；

l 测量的数据通过无线上传云端。
