典型案例：小区出口DN400排水管网的流量测量
（采用互相关流量计，对液位和流速波动范围很大的某小区DN400自流管进行稳定可靠和高精度的流量测量）
排水管网和和水体的流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中，我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网和水体的流量和液位测量，每周NIVUS的微信公众号将分别介绍一篇主旨文章、一篇相关产品简介、一篇典型案例、一篇拓展应用和一篇有问有答。
您有任何的流量和液位测量的难题，请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。
1 项目背景
l 某小区DN400出水管；
l 满管/非满管，液位波动大，存在超低液位；
l 介质为污水。
2 测量任务
l 高精度的流量测量；
l 适应非满管/满管，及超低液位时的流量测量；
l 在不断水情况下安装；
l 适应测量介质中杂质多和高含固率的特点；
l 便于日常维护，降低日常维护工作量。
3 解决方案
l 采用互相关流量计，满足高精度的测量要求；
l 数量：1套；
l 传感器：1xCSM互相关传感器；
l 变送器：NFM750；

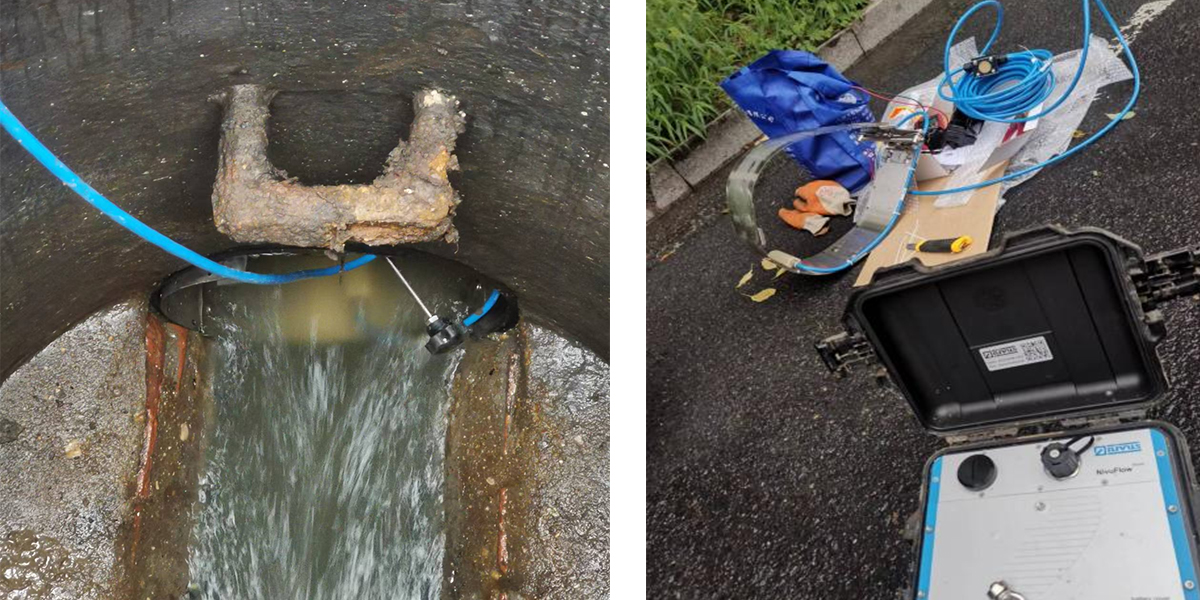

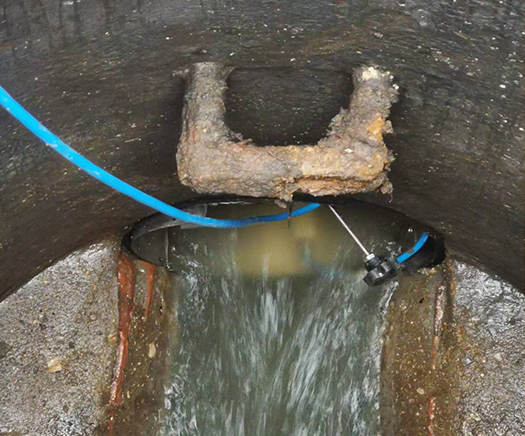

l 安装方式：不锈钢涨圈的方式固定将传感器固定在管道五点半方向（中垂线右侧15°）；
l 数据：通过4G，用FTP或MQTT上传云端。
4 实际测量结果

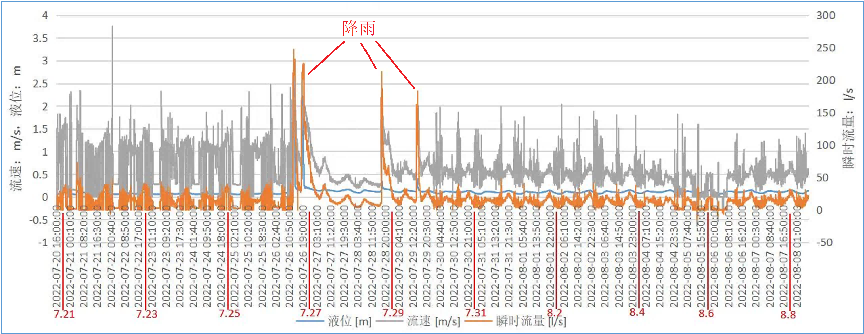

进行连续30余天的流速、液位和流量的测量，有如下结论：
l 小区排水管网测量的难点在于：液位波动大，可能会低于传感器测量盲区；水中杂质多，低水位时可能会覆盖传感器表面。上述问题，都可能导致无法测量。

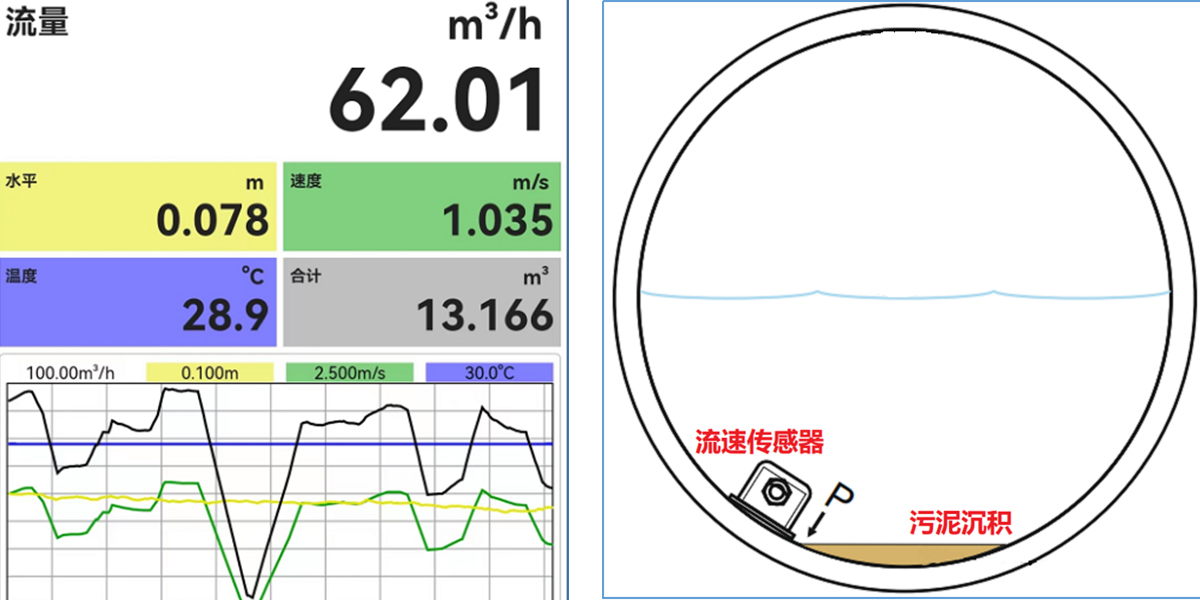

l 选择合适的角度偏心安装互相关传感器，传感器不容易受沉积物和水中大型悬浮物的影响；
l 选择合适的互相关传感器，可以在水深5-6cm高度稳定测量；

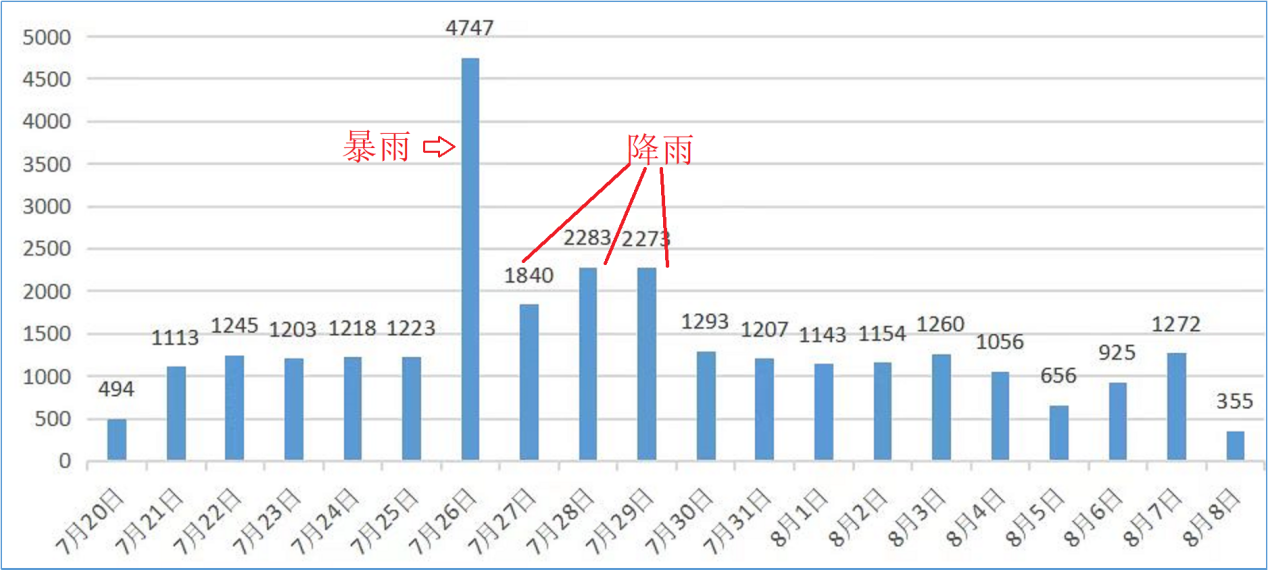

l 从测量结果，可以清晰看到排水管网流量和降雨的关系。
