固定安装式互相关流量计（NF750），作为行业内的佼佼者，历经21年技术迭代和不断升级，为地下管网流量测量树立了新的标杆。本文将深入分析其工作原理、安装操作指南，以便更好地服务水处理工作。

工作原理：速度-面积法的精确应用

NF750流量计采用速度-面积法进行流量测量，其核心计算公式为Q = v(平均) • A，即流量Q等于平均流速与过流面积的乘积。这一原理为精确测量提供了理论基础。

精确测量流速（v）

固定式超声波互相关流量计（NF750）采用超声波互相关原理，通过传感器连续扫描流体中的颗粒或气泡，捕捉并存储反射信息。这些信息被转化为图像，通过频率特征识别粒子，并计算脉冲重复频率之间的时差Δt。

这一过程类似于使用超声波相机，记录并比较“颗粒云”的瞬时图像，实现高精度的流速测量。

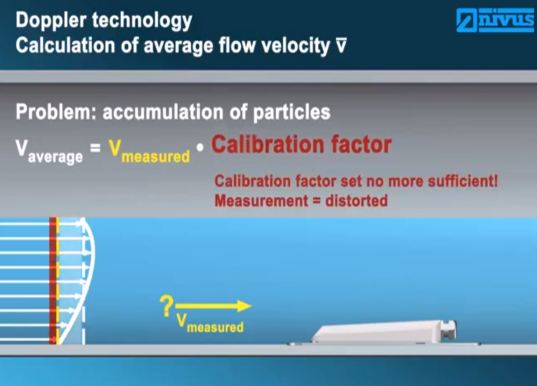

这种方法的优势在于，它直接测量实际流速，而非依赖拟合值。无需校准，无需数据二次处理，即使在复杂条件下也能保持极高的测量精度。

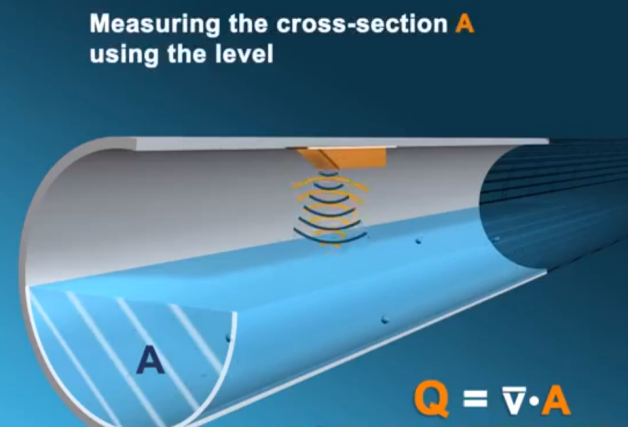

精确测量过流面积（A）

过流面积A的测量同样关键。固定式超声波互相关流量计（NF750）通过连续监测渠道、管道或箱涵的充满度，确保在各种水力条件下都能准确测量过流横截面积。

另外，考虑到排水管网中可能存在的杂质，该流量计采用了多重冗余的液位测量方案，以确保非满管等复杂情况下的精确测量。

安装操作指南

首先，固定式超声波互相关流量计（NF750）考虑了用户的便捷性，可以连接多达3个测量点和9个流量传感器，适应不同的测量需求。

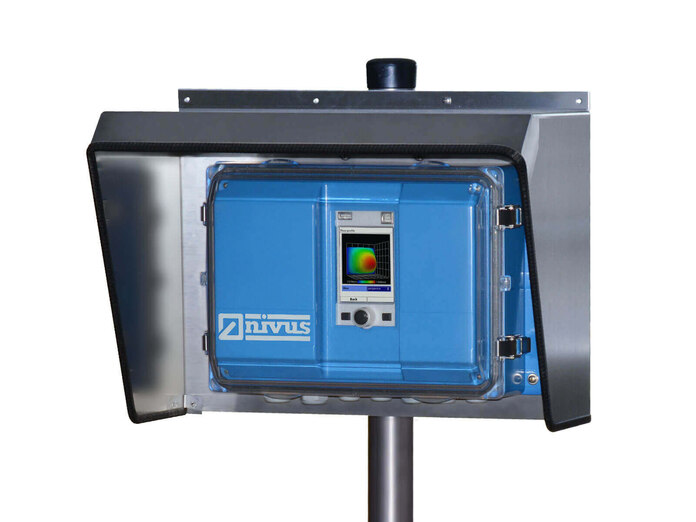

其次，该流量计安装通常连接市电，可以选择在电控柜内或室外安装。室外安装时，可以使用室外保护罩，将变送器的防水等级提升至IP67或IP68，确保设备的稳定运行。

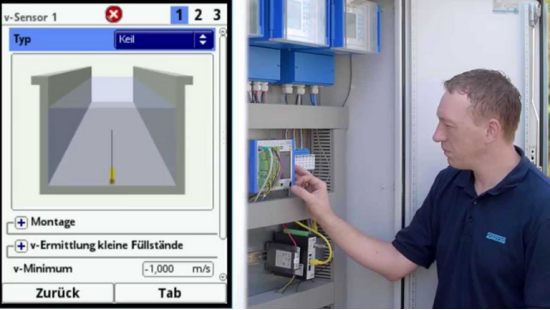

最后，通过旋转按钮和功能键可以进行参数配置，支持德语、英语和中文等多种语言的菜单导航，使得操作简便，易于维护和调整。

通过本文的介绍，相信大家已经对这款设备有了一定的了解。如果您有测量需求或其他技术问题，欢迎和我们交流，共同探讨解决方案。
