排水管网流量和液位测量是行业的痛点、技术难点和关注热点。和同行的线下沟通中，我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网流量和液位测量，每周NIVUS的微信公众号将分别介绍一篇主旨文章、一篇相关产品简介、一篇典型案例、一篇应用拓展和一篇有问有答。
您有任何的流量和液位测量的难题，请电话、微信或微信公众号留言联系我们。我们将在“有问有答”专栏回答大家关心的问题。
德国NIVUS是全球领先的测量系统开发商、制造商和服务商。我们的产品范围包括用于流量、液位和水质的计量装置以及远程控制系统。我们还开展了高精度的城市排水测量项目。
NIVUS的流量测量系统代表着创新、可靠和高精度。
NPP便携式管道断面流量计是对经典的Nivu Flow Mobile 750移动流量测量系统的扩展应用。主要用于DN150至DN600的小管道的流量测量。
即使在困难的条件下，例如低流量或低液位等不利流量测量条件下，NPP管道断面流量仪也能确保高精度地测量管道的流量。
1 流量原理
超声波互相关流量计为速度-面积法流量计。测量流量Q需要测量两个因素：平均流速和过流面积。 采用以下通用计算公式：
Q = v(平均) • A
1.1 流速的精确测量 (V平均)

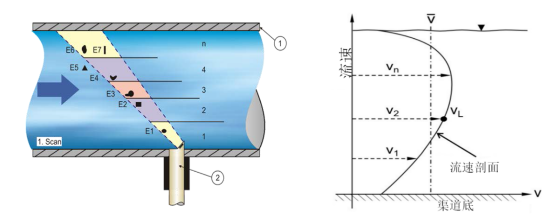

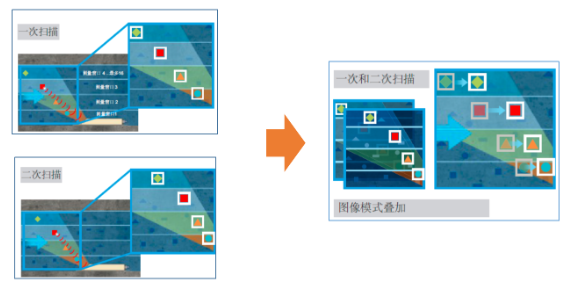

NPP管道断面流量仪也基于超声波互相关原理，传感器连续扫描水中多个颗粒或气泡，反射信息存储为图像，基于频率特征的粒子识别，根据脉冲重复频率确定两个脉冲之间的TPRF时差Δt，根据这个时间差和距离间隔得到颗粒或气泡的速度，从而得到这个点的流速。可以把超声波互相关流量计想象为超声波相机：互相关流量计可以记录超声波束内的水平和垂直方向多个颗粒或气泡，如同测量“颗粒云”，并在几毫秒内对颗粒或气泡进行相互比较（两张照片的比对）。互相关流量计的优点是：测量实际流速而不是拟合值，无需对流量计进行校准，无需数据二次处理（即数据清洗）、在复杂条件下具有极高的测量精度。
1.2 过流面积A的精确测量

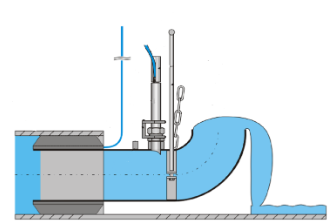

实际运行中，NPP管道断面流量仪为满管运行。
2 设备组成
NPP管道断面流量仪由NFM750变送器、CSM插入式互相关流量计和NPP组件组成。

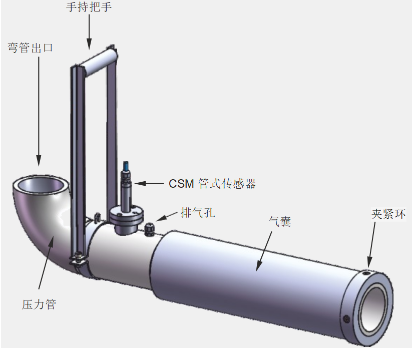

NPP组件的构成图如下。

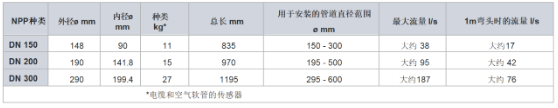

NPP的直径从DN150至DN600，具体参数如下：

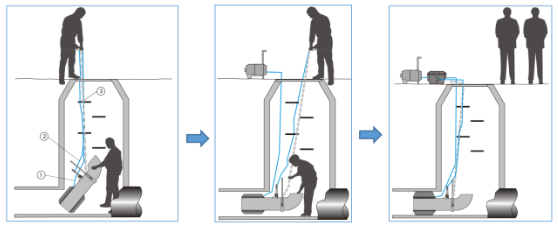

3 安装方式
4 适用范围
NPP管道断面流量仪适用于DN150至DN600的流量测量，可以用于：
入流入渗量的测量；
污水处理厂的提质增效；
确定汇水分区和改造范围；
确认调蓄池容积；
引入地下管网管理系统；
水力计算模型的校准依据；
进水水量的控制；
限流阀的流量控制；
确定新计费网络的基本数据。
5 产品特点
NPP管道断面流量仪可以实时测量流速、流量、水温。产品有如下特点：
可以适用于：超低流速和超低液位；
超高精度，流量测量误差≤±2%；
采用气囊的临时测量/不锈钢密封的长期测量；
插入式互相关传感器可靠流速测量；绝对零点稳定，无漂移；
管道中精确定义的截面积；
具有理想流量曲线的全管测量；
借助引导式传感器座，传感器始终处于正确位置；
可用于DN150至DN600各种直径的管道；
轻巧，可以由一个人安装；
可以在运行条件下安装；
稳定的长距离信号传输；
超长电池寿命；
可由用户更换的可充电电池；

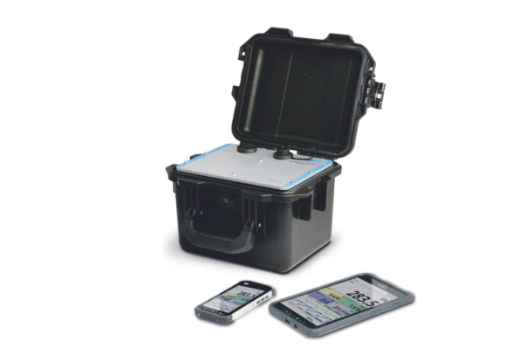

可以通过智能手机、平板电脑和笔记本电脑操作；
适用于极端环境条件。
5 操作方式
可以使用安装在智能手机，平板电脑或笔记本等设备上的浏览器，对测量系统的操作进行密码保护。不需要其他软件或特殊应用程序。由于可以在不需要打开外壳的情况下使用变送器，即使在恶劣的条件下或在恶劣的天气下也可以方便便捷地操作该装置。

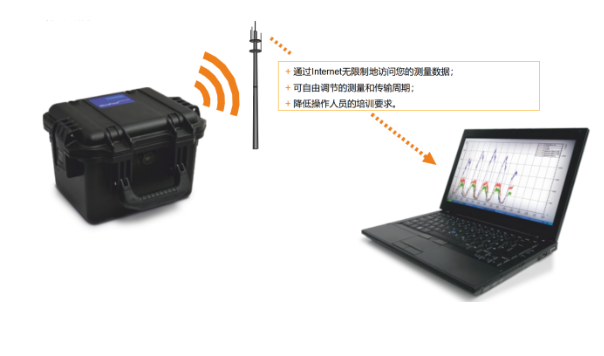

6通讯方式
通过WLAN设置与设备的连接。
鉴于排水管网流量和液位测量的复杂性，如果您有测量需求，建议您通过电话、微信或微信公众号直接联系我们。我们将根据您的测量需求和预算范围，选择合适的流量计和安装方式，并可以提供后续的数据分析等增值服务。
我们的观点：不仅要了解产品性能，更重要的看到实际使用的效果。我们欢迎各位朋友联系我们，用互相关流量计进行现场的测量或比对，以便您更深入的了解互相关流量计。
我们非常乐意接受各种挑战，并和全球顶尖的测量和仪表工程师团队一起为您提供持续的技术服务，协助您解决这些难题。
