流量的测量对于监控过程控制、能源管理和产品质量保证至关重要。流量计是实现这一测量的重要工具。在众多的流量计中，互相关流量计是一种独特的测量方法，它基于流体通过管道的速度分布来测量流量。目前大多数排水系统使用就是这类互相关流量计。那么，互相关流量计原理是什么？在本文中，我们将深入探讨互相关流量计的原理。

互相关流量计的原理是什么

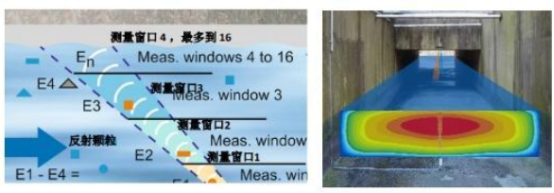

互相关流量计原理采用超声波反射原理，在测量时，由流量计传感器发射固定角度的超声波脉冲，扫描流体中的反射物。超声波遇到反射物后反射回来，被接收器接收并转化为电信号。通过比较两次扫描之间的回波图像或模式，识别出反射物的位置，从而计算出流速。

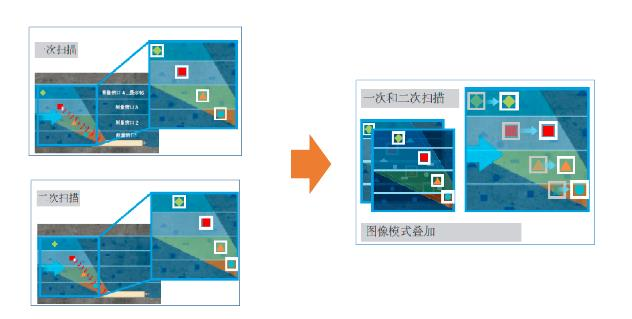

其中，比较前后两个相似图像或模式之间的相互关系是关键。这涉及到一种称为“互相关运算”的数学方法，通过比较两次扫描之间的回波图像或模式的相似性，确定反射物的位置。

如果两次扫描之间的回波图像或模式完全相同，那么互相关运算的结果就是零，意味着没有反射物移动。

如果两次扫描之间的回波图像或模式有差异，那么互相关运算的结果就是非零，意味着有反射物移动。由于反射物随雨污水介质同步移动，利用速度-面积流量测定法可以计算出流量，实现高精度测量。

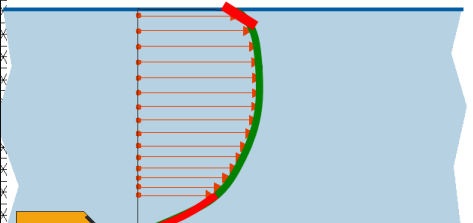

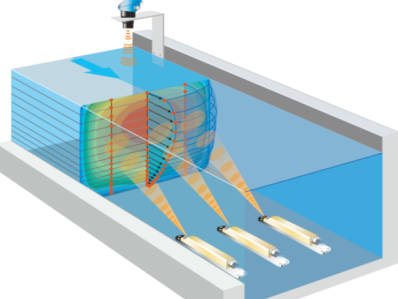

另外，互相关流量计可同步测量流体中的16层微小颗粒的速度，从而直接计算得到高精度的管道断面流速。

值得注意的是，互相关流量计的使用其实可以还能理解为超声波相机。

互相关流量计以毫秒为单位对超声波图像进行采样，测量“颗粒云”，并记录超声波束水平和垂直方向的多个颗粒或气泡，以便在几毫秒内对颗粒或气泡进行相互比较。如果流速较低，此方法的测量精度为±0.5%+5mm/s，流速快时，测量精度可达±1%。

以上介绍了互相关流量计的原理。互相关流量计的原理是基于超声波反射的。该方法具有可以适应多种复杂流体测量环境的高精度和测量原理的优点。

在实际应用中，互相关流量计被广泛应用于各种管道流量的测量，有助于优化工艺和提高生产效率。

最后，如果你对互相关流量计有更多的问题或见解，欢迎在下方留言，让我们一起分享和学习！
