我们看到，各种重力管的流量测量技术和设备层出不穷，听起来似乎都挺有道理的；但用户实际使用下来，对流量计测量结果和设备本身的抱怨非常多。 今天讨论其中的一个问题：如何才能获得实时的基于断面流场的流量测量结果？ 本文试图从技术角度进行说明。 目前，应用于排水管网流量测量的主流流量计是超声波流量计。而可以用于排水管网的超声波流量计是超声波连续多普勒流量计、超声波脉冲多普勒流量计和超声波互相关流量计。
我们已有近50年的超声波多普勒流量计的研发和生产经验，以及22年的超声波互相关流量计的研发和生产经验。以下分析均基于NIVUS的相关产品，不涉及其他品牌！
从测量原理分析，超声波连续多普勒流量计、超声波脉冲多普勒流量计和超声波互相关流量计，都是测量过流断面实时的“局部速度”，区别在于： ① 局部流速的“精度”； ②“是否对每个局部颗粒准确定位”； ③“局部速度的数量”； ④ 以及找到这些局部速度和断面平均速度相关联的方法——流量计的数学建模。
请注意，首先要解决前面三个问题，“流量计的数学建模”才能发挥作用。否则，即使是正确的“流量计的数学建模”，也是无米之炊。

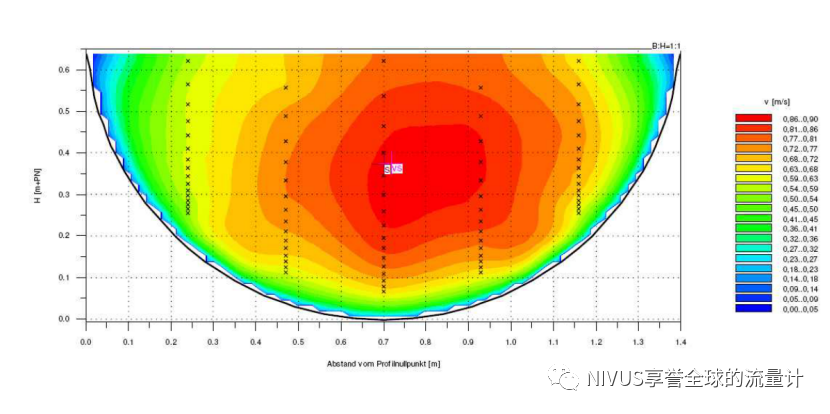

而前三个问题，实际上就是如何获得“实时”的“基于断面流场”的流速。
根据我们的研发和生产经验，

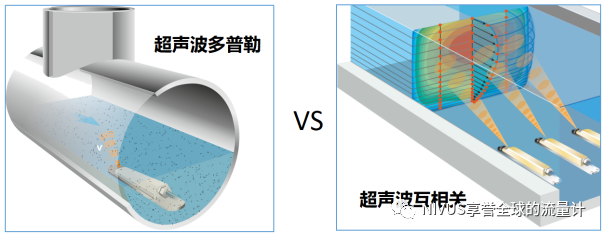

➜ 超声波连续多普勒流量计：基于超声波多普勒原理，测量某个点的点流速，无法获得这个点的位置信息，无法显示和获得“实时”的“基于断面流场”的流速； ➜ 超声波脉冲多普勒流量计：基于超声波多普勒原理，一个脉冲可以测量某个位置某个点的点流速的同时可以获得这个点的位置信息；可以序批式测量多“gate（层）”中的每层中一个点的点流速，仍然是一个点流速（而非此层的多个点流速）的测量，无法显示和获得“实时”的“基于断面流场”的流速； ➜ 超声波互相关流量计：基于超声波互相关原理，同步测量16 gate（层）（而且同步测量每层N个点）的流速，可以显示和获得“实时”的“基于断面流场”的流速。
根据上面的技术分析，可以看出超声波连续多普勒流量计、超声波脉冲多普勒流量计和超声波互相关流量计的技术区别；而这些区别导致超声波连续多普勒流量计和超声波脉冲多普勒流量计无法显示和获得“实时”的“基于断面流场”的流速。
在无法显示和获得“实时”的“基于断面流场”的流速情况下，即使是正确的“流量计的数学建模”也无法解决流量测量误差大的问题。
此分析，在实验室条件和现场应用中不断得到验证。也欢迎广大用户使用NIVUS的超声波多普勒流量计和超声波互相关流量计进行现场实际比对测试。
