排水管网和水体的流量和液位测量是行业的痛点、技术难点和关注热点。在和同行的线下沟通中，我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网和水体的流量和液位测量，每周NIVUS的微信公众号将分别介绍一篇主旨文章、一篇相关产品简介、一篇典型案例、一篇应用拓展和一篇有问有答或观点讨论。
您有任何的流量和液位测量的难题，请电话、微信或微信公众号留言联系我们，我们将在“有问有答”专栏回答大家关心的问题。
在以前的文章《观点讨论：排水管网流量测量的难点和面临的挑战》中，我们强调了重力排水管网流量测量的特殊性和复杂性：
①管径越大的管道，埋深越深，流速越快； ②管道底部通常有污泥沉积； ③满管/非满管交替运行； ④悬浮物浓度波动大，异物/油脂和杂质多导致传感器容易被缠绕和覆盖，悬浮物以及卫生纸等杂质会对测量造成干扰； ⑤随着提质增效的推进，管网里的CH4和H2S等浓度不断增加； ⑥安装点的选择等。
污水处理厂的二沉池和自来水处理厂的沉淀池，通常会安装污泥界面或沉积物界面测量系统。而排水管网中的杂质多、流速和液位波动范围大、水力条件复杂，导致排水管网污泥界面的测量难度远大于污水处理厂二沉池和自来水处理厂沉淀池的污泥界面或沉积物界面测量。
排水管网沉积污泥直接影响过流断面的面积和流量测量的精度，以及管网养护的维护间隔时间。本文借鉴污水厂内污泥界面测量的方式，进一步讨论排水管网沉积污泥高度的测量问题。

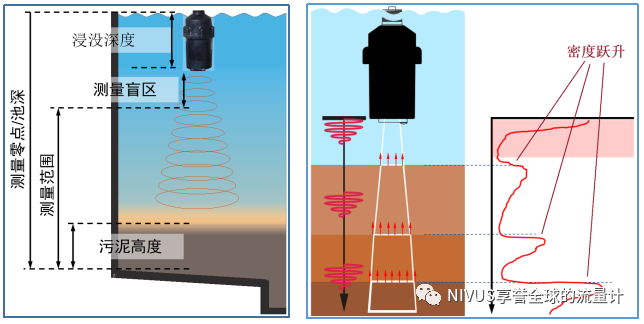

通常，污水厂二沉池等工艺段采用超声波污泥界面仪。污泥界面传感器将高频脉冲发射到测量介质中；传感器发出的信号被介质中的颗粒（悬浮固体和沉淀层）反射，然后由测量系统进行检测和评估。
这种方式的优点：
☑ 适合在满管/非满管情况下的直接测量，
☑ 节省设备费用。
这种方式的缺点：
☒ 污泥沉积高度可能会改变，需要定期测量和修改设置；
☒ 人工测量的误差大；
☒ 某些情况下，并不适合人工下井直接测量。

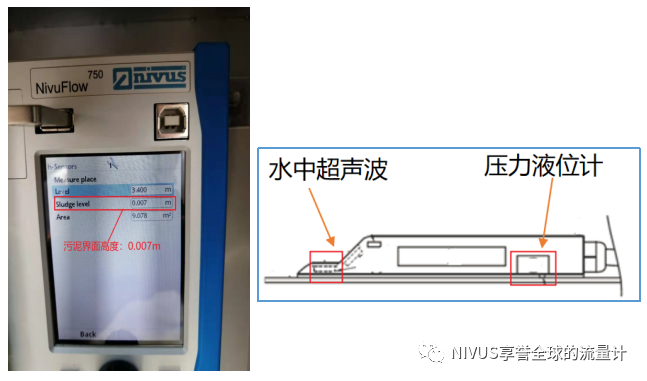

可以将互相关传感器安装在12点方向（或传感器垂直向下），利用互相关传感器自带的水中超声波传感器，直接测量排水管网中的污泥界面高度。
这种方式的优点：
☑ 适合在满管/非满管情况下的直接测量，
☑ 可以在流速＜1m/s情况下准确测量；
☑ 污泥界面测量的精度达到0.001m。
这种方式的缺点：
☒ 传感器必须与介质（水）接触；
☒ 传感器必须垂直向下安装；
☒ 管道或渠道顶部往往聚集漂浮垃圾，传感器如果被漂浮垃圾覆盖，则无法测量。
2.2.1 满管

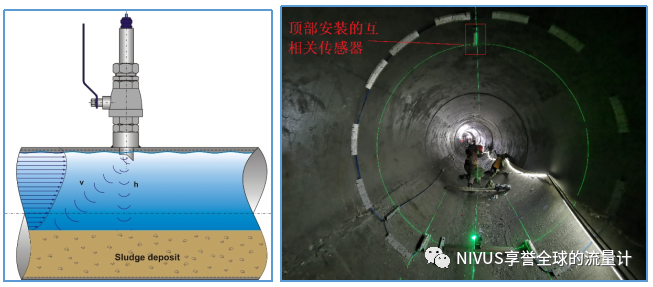

满管情况下，可以将互相关传感器安装在管道的12点位置（或渠道顶部），传感器垂直向下。
2.2.2 非满管

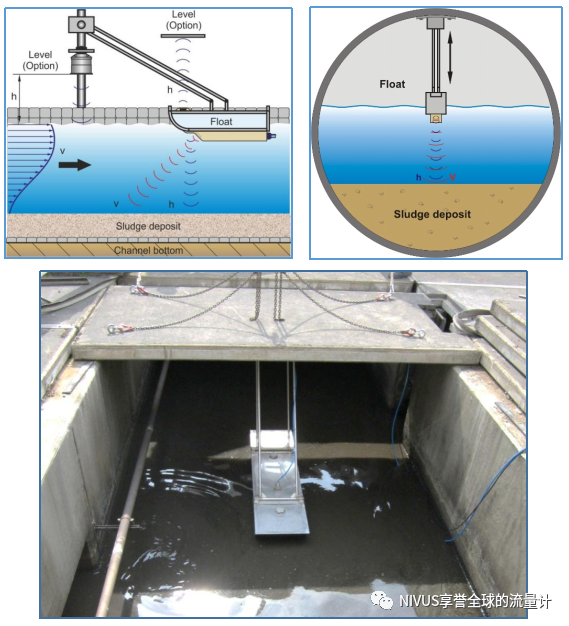

非满管时，可以考虑用浮板方式安装传感器，传感器固定在浮板的下部，垂直向下。这样就可以解决非满管时，传感器与水接触的问题。
果排水管网内的表面垃圾比较多，可能会将浮板顶托出水面，因传感器无法与水接触而导致测量失败。
鉴于排水管网和水体中流量和液位测量的复杂性，如果您有测量需求，建议您通过电话、微信或微信公众号直接联系我们。我们将根据您的测量需求和预算范围，选择合适的流量计和安装方式，并可以提供后续的数据分析等增值服务。 我们的观点是：不仅要了解产品性能，更重要的看到实际使用的效果，不仅仅关注测量精度，更重要的是设备的广适应、少维护、数据质量稳定可靠。我们欢迎各位朋友联系我们，进行现场的测量或比对，以便您更深入地了解互相关流量计。 我们非常乐意接受各种挑战，并和全球顶尖的测量和仪表工程师团队一起为您提供持续的技术服务，协助您解决这些难题。
