弯头处的安装
可以选择一组杆式互相关流量计，在转弯处插入式安装，类似上图。
➤ 杆式互相关传感器穿过球阀后，进入管道内部； ➤ 安装件采用焊接或抱箍（见下图）固定在管道外壁； ➤ 传感器深入管道内壁1.55cm，不会对流场产生明显影响； ➤ 插拔式安装，便于日常维护和管理。
垂直管段的安装
轴流泵站出水管道的垂直管段中，会有电缆和钢缆，导致流场扰动。

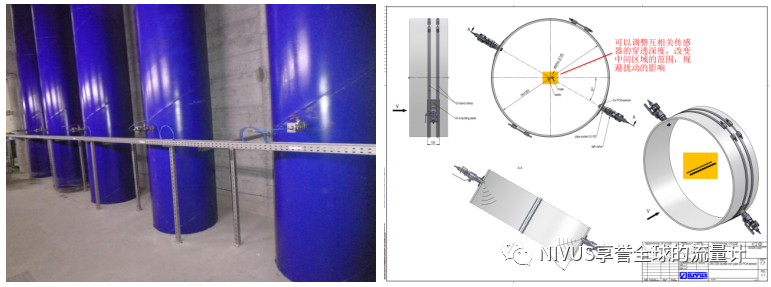

可以选择两组杆式互相关流量计，在垂直管段对向插入式安装，类似下图。
➜ 杆式互相关传感器穿过球阀后，进入管道内部； ➜ 安装件采用焊接或抱箍（见下图）固定在管道外壁； ➜ 人为设定两组杆式互相关传感器的信号穿透深度，避让管道中央的扰动段，提高测量精度； ➜ 传感器深入管道内壁1.55cm，不会对流场产生明显影响； ➜ 插拔式安装，便于日常维护和管理。
测量精度
在上述适合的安装位置，我们可以确保流量测量误差＜±5%。
