在以前的文章《观点讨论:排水管网流量测量的难点和面临的挑战》中,我们强调了重力排水管网流量测量的特殊性和复杂性:
①管径越大的管道,埋深越深,流速越快;
②管道底部通常有污泥沉积;
③满管/非满管交替运行;
④悬浮物浓度波动大,异物/油脂和杂质多导致传感器容易被缠绕和覆盖,悬浮物以及卫生纸等杂质会对测量造成干扰;
⑤随着提质增效的推进,管网里的CH4和H2S等浓度不断增加;
⑥安装点的选择等。
文中特别提到,越大的管道埋深越深且流速越快:
⊙ 大直径的管道,检查井大多采用沉井施工,通常需要安装工人进入检查井安装;
⊙ 如果检查井高水位,则需要考虑潜水员施工,会大幅度增加施工难度和施工风险;
今天我们讨论:排水管网主管的流量计安装方式。我们认为,排水管网主管的流量计安装方式要注意以下因素:
1、不能用L杆在管道中央直接安装;
在管道中央安装的L杆,非常容易悬挂垃圾,导致维护间隔以周计算。

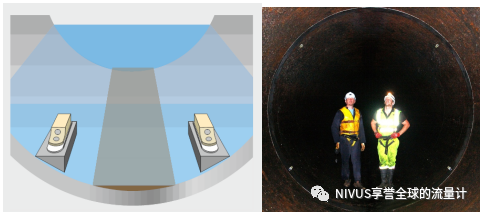

2、当使用楔形传感器时,将传感器安装在最低液位与底部沉积物之间的管道侧壁;
当可以采用管道封堵+导流的方式,建议由施工人员进入管道内部安装,确保安装的准确性和测量精度。
这种安装方式的优点是:
☑ 可以解决满管/非满管的流量测量;
☑ 传感器定位准确;
☑ 测量精度高;
☑ 无需土建。
这种安装方式的缺点是:
☒ 管道封堵和导流的成本高;
☒ 日常维护难度大。

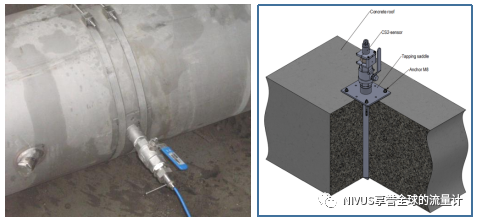

3、当有条件设置仪表井时,可以考虑使用杆式插入式传感器时,将传感器安装在最低液位与底部沉积物之间。
这种安装方式的优点是:
☑ 可以解决满管与非满管情况下的流量测量;
☑ 插拔式安装,安装和维护方便;
☑ 维护简单。
这种安装方式的缺点是:
☒ 需要仪表井,有时候土建成本比较高;
☒ 需要准确确认最低液位,否则液位低于传感器时无法测量。
排水管网主管的流量计安装方式,直接影响了流量计的测量精度、维护间隔和工作条件。需要根据现场的实际情况,选择合适的安装方式。
