典型案例:满足大埋深大直径液位高波动且易维护要求的排水管网流量测量

1 项目背景

➜ 某污水处理厂调水工程,平均日调水8.5万吨/日,应急调度时,最大调配水量为17.5万吨/日;

➜ 在d2800主管和d1650管上各安装一套流量计,用于精确的测量和流量控制;

➜ 测量介质为污水;

➜ 满管与非满管交替,非满管为主。





2 测量任务

① 适应测量介质中杂质多和高含固率的特点;

② 满管/非满管,尤其是低液位到高液位波动,的高精度流量测量;

③ 便于日常维护,降低日常维护工作量。





3 解决方案

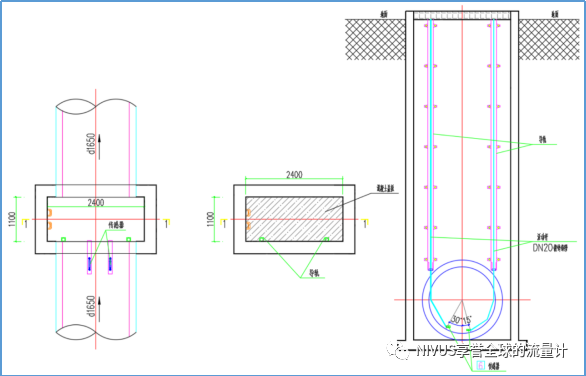

➤ 每套流量测量系统包括:2组互相关传感器、超声波液位计;

➤ 2组传感器采用2套导杆安装,可以通过导杆将传感器提出水面,便于日常维护;

➤ 传感器:CS2楔形传感器;

➤ 变送器:NF750;

➤ 数据:通过ModBus 485将数据上传。





4 优势

✓ 基于超声波互相关原理的高精度测量;

✓ 基于导杆的安装方式,传感器侧壁安装,解决低水位测量问题;

✓ 可以适应测量介质含固率<4%的应用环境;

✓ 快捷安装;

✓ 维护简单方便。
