典型案例：满管与非满管交替的异形混凝土雨水管的流量测量

2022-07-07

1 项目背景

OF GRAIN

⊙ 异形混凝土管道，尺寸为2480 x 2700mm；

⊙ 介质为雨水；

⊙ 满管与非满管交替；

⊙ 实时测量流量和液位变化。


2 测量任务

OF GRAIN

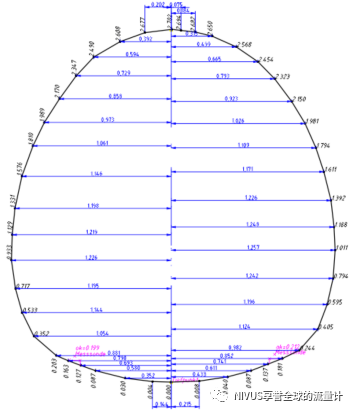

➤ 异型管的断面形状建模；

➤ 在满管和非满管条件下获得高测量精度；

➤ 流量计的维护工作量低。

3 解决方案

OF GRAIN

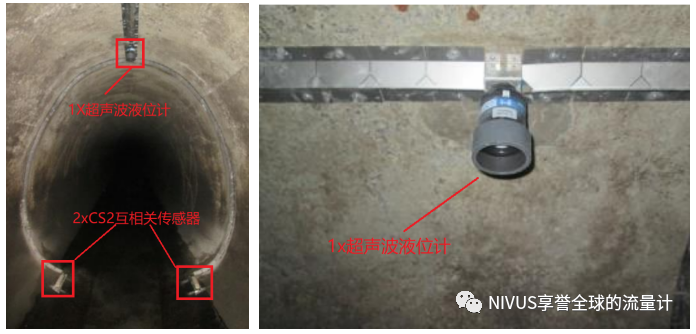

➲ 采用1×NF750变送器+2×CS2互相关传感器+1×超声波液位计的组合流量和液位测量系统；

➲ 无需培训，即可在NF750变送器的界面上对过流断面建模；

➲ 2×CS2互相关传感器确保流量测量的高精度；

➲ 管道高度超过2米，选用1×超声波液位计实现液位的冗余测量；

➲ 所有传感器通过电缆连接到NF750变送器；

➲ NF750变送器的流量、流速、液位、累计流量和水温等数据，通过通讯电缆，采用ModBus 485接口通讯。


4 优点

OF GRAIN

✓ 高测量精度；

✓ 系统高可靠性；

✓ 系统维护间隔长达1年以上。
