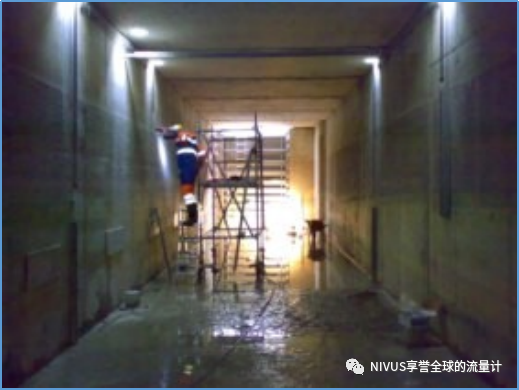

↬ 封闭的混凝土箱涵, 尺寸为3,800 x 3,500 mm (高x宽)；

↬ 部分充满。

¤ 为控制冷却过程和水泵，必须不断监测冷却水箱涵的流量；

¤ 由于下游砂分离器的体积有限，必须控制流入量；

¤ 即使液位波动也能持续测量流量。

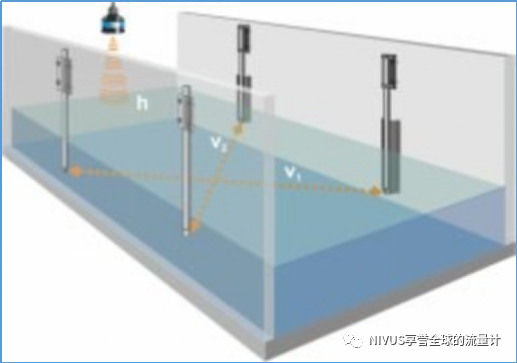

❶  由于介质干净，选择基于超声波时差法原理的NivuFlow650流量测量系统；

❷  采用垂直向上固定到渠道壁的杆式传感器。因此可以选用支架，支架使得在运行期间可以从外部维护或更换传感器。由于通道中的液位不能长时间降低，传感器支架安装在顶部区域。这允许传感器从上方移除以进行维护。

❸  流量通过4-20mA信号传输到现场的PLC，PLC控制着位于测量点上方的堰的高度。

✔ 高精度的流量测量；

✔ 简单牢固的安装；

✔ 可在运行期间维护/更换传感器。
