项目背景如下:
❶ 合流制地下管网,管道直径DN1800,管道埋深8-17米;
❷ 液位波动大,检查井水深长时间达到10米以上;
❸ 对管网的入流入渗量进行测量,进行管网诊断;
❹ 设置三个流量测量点,测量间隔5分钟,自2019年9月4日至今连续监测。
本项目为中德合作项目,由“德国联邦教育与科研部”提供支持。

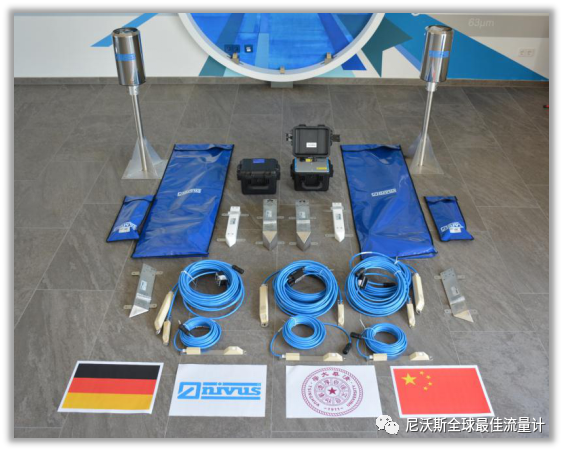

根据项目要求,选择3套NIVUS的NFM750便携式互相关流量计和2套雨量计。
每套NFM750便携式互相关流量计,包括
✔ 1套NFM750变送器;
✔ 1组CS2互相关传感器;
✔ 1组OCL空气超声波。
每套流量计都采用静压式液位计+水中超声波+空气超声波的三种液位的液位冗余测量。

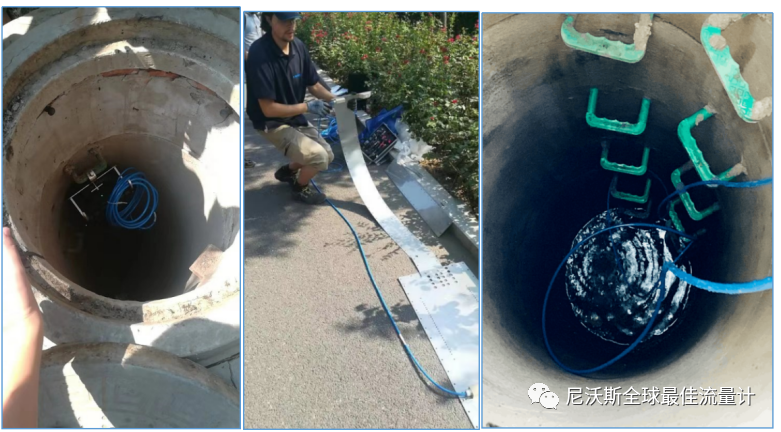

流量计采用涨圈法进行安装,数据通过GPRS无线上传。

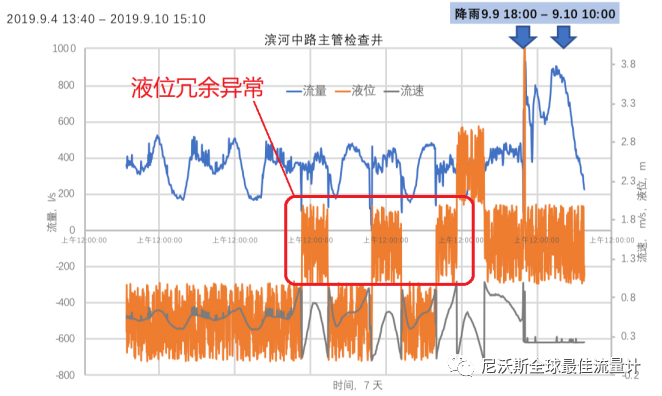

安装的三个测量点中,有一个点发现液位冗余数据异常。经过分析,判断为传感器表面异物覆盖,且连续三天未能消除此异常数据。最后,进行人工清理,消除此异常状态。

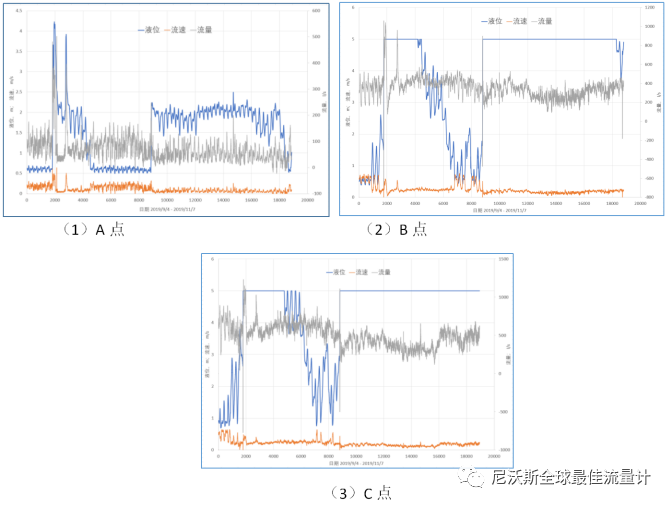

▶ 实际测量数据如下图;其中的横线是压力传感器的液位值,在此情况下,液位超过5米;
▶ 液位和流量测量数据一致性好,完全满足项目需求;
▶ 长周期运行时间内,不需要做传感器表面清洗和维护。
