典型案例:旁路的流量测量

典型案例:旁路的流量测量

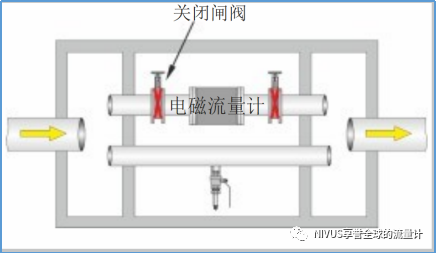

1 应用场景






► DN80mm和DN200mm两根不锈钢管;

► 均为满管;

► DN80mm管上已安装电磁流量计,口径渐缩;

► 满负荷下可能形成回流水。







2 测量任务






  即使在DN200mm的旁路管道中的流量较小时,也能实现廉价、精确的测量;

  因为设备频繁过流而淘汰电磁流量计;

  无需大幅改动,无需额外的法兰、闸阀等即可实施安装。

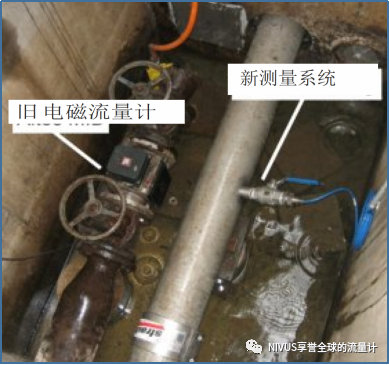

3 解决方案






➤ 采用NFP杆式互相关流量计,直接安装在DN200mm的管道上;

➤ 使用球阀安装,允许在运行条件下更换或检查传感器;

➤ 无需拆除现有电磁流量计。







4 优点






✔ 快速简便的安装和运行;

✔ 可以轻松的检查设备。
