典型案例：复杂流场和平直段长度不足情况下调蓄池进口的流量测量系统

1 项目背景

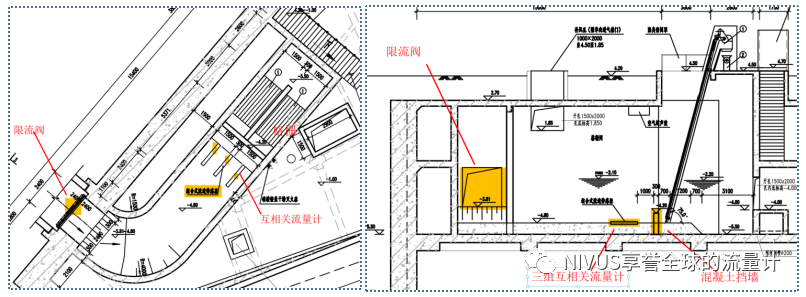

➤ 国内某一线城市的调蓄池，3300x2700mm的L型进水箱涵；

➤ 进水箱涵中安装限流阀；

➤ 限流阀前后的进水箱涵平直段长度不足4xB；

➤ 箱涵出水经过格栅后，跌水进入调蓄池。

2 测量要求

❶ 在渠道内安装流量计，用于控制限流阀的启闭；

❷ 结合进水渠道的实时流量数据，判断汇水分区的来水情况；

❸ 要求测量数据可靠，传感器维护间隔时间长。

3 解决方案

➜ 限流阀前平直段长度不够，流场扰动大，不适合安装流量计；

➜ 限流阀后有90°转弯，之后平直段约为4XB，这段地点勉强可以安装流量计，但需要规避大流量时流场的扰动；

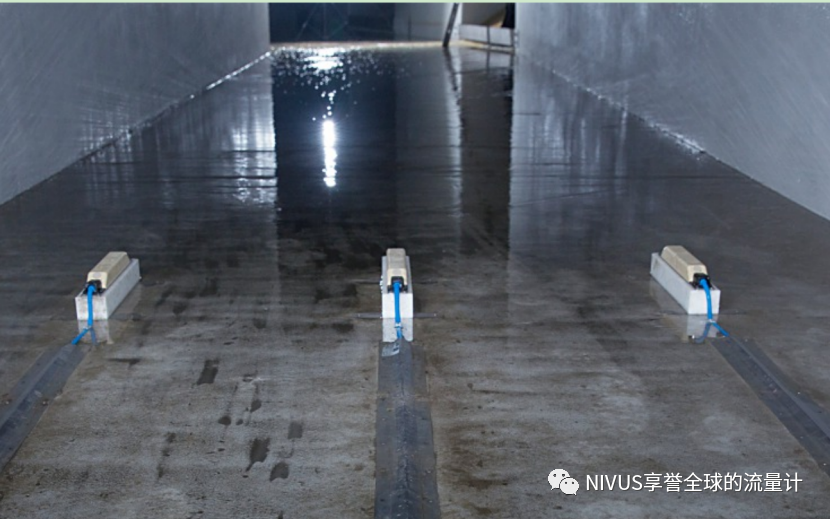

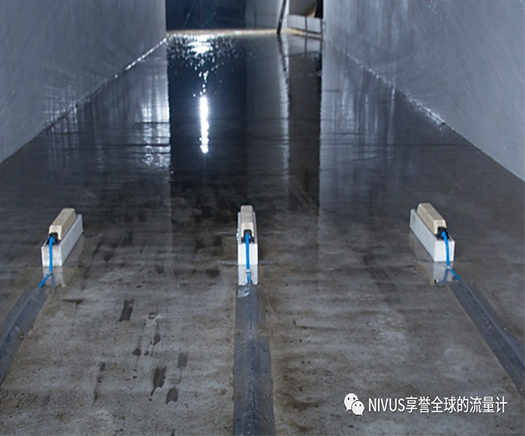

➜ 采用相关流量计NF750+三组CS2互相关传感器；

➜ 采用特别措施，降低污泥沉积的影响，减少维护工作量。

4 优点

✔ 高精度和高可靠性的测量数据；

✔ 在极低和极高流量情况下，也可以获得良好的测量数据；

✔ 传感器维护间隔大于1年。
