应用案例:雨水管网的污染物负荷调查

应用案例:雨水管网的污染物负荷调查

1 项目背景

◆ 在10个月内连续检测雨水管网中的流量和污染物浓度;

◆ 在降雨事件的情况下,在线数据可用性和即时消息给客户;

◆ 检测参数:液位、流速、流量、温度、COD、降雨量、气温和取样器的信号(开/关点、换瓶);

◆ 在溯源时对单个事件进行基于事件的抽样;

◆ 设置基于事件的警报,以便在事件发生后进行即时采样。

本项目中涉及到的DN2000的雨水管网的纵断面,如下图。



2 工作计划

 有针对性的项目规划,包括对所有相关条件的讨论;

 包括所有相关人员在内的预检查并讨论解决方案;

 组织包括所有相关人员在内的工作流程,以确保顺利运行;

 创建一个报告系统(SMS),以便在降雨事件开始时向客户发送自动和即时消息;

 使用预配置的便携式测量柜满足所有要求。


3 项目实施

➤ 在一天内完成便携式测量柜的设置和安装以及传感器的调试;

➤ 每月测量现场维护,系统检查;

➤ 通过远程数据传输定期备份和检查测量数据;

➤ 接收事件消息后即时验证测量数据(通过SMS) 为客户设置远程数据访问,以便随时即时访问当前读数;

➤ 创建数据远程访问以全面验证事件。

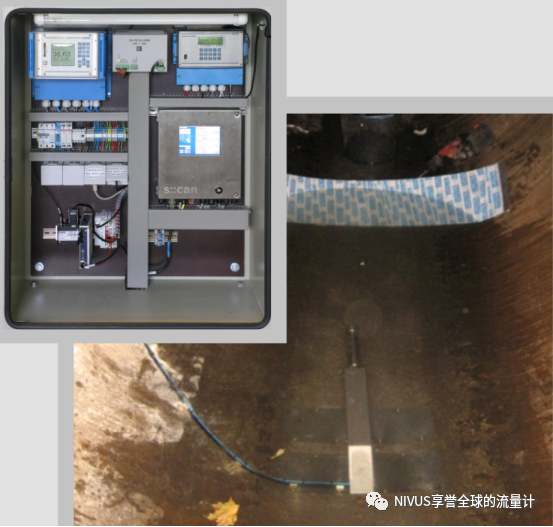

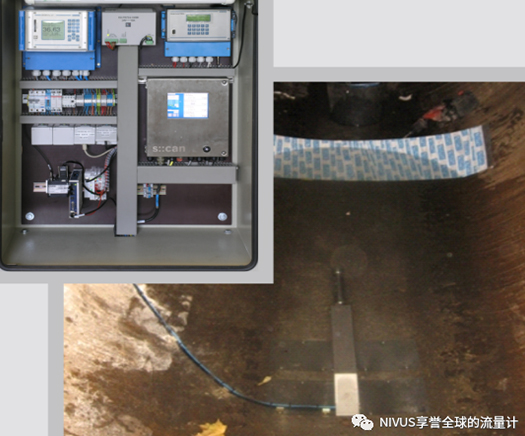

内置流量计变送器和在线光谱仪水质传感器的便携式测量柜,及管道内安装的传感器,见下图。



4 数据服务

◉ 数据库中的原始数据备份;

◉ 数据和合理性验证(软件:WISKI,Kisters AG);

◉ 根据客户提供的目标值进行即时数据评估。

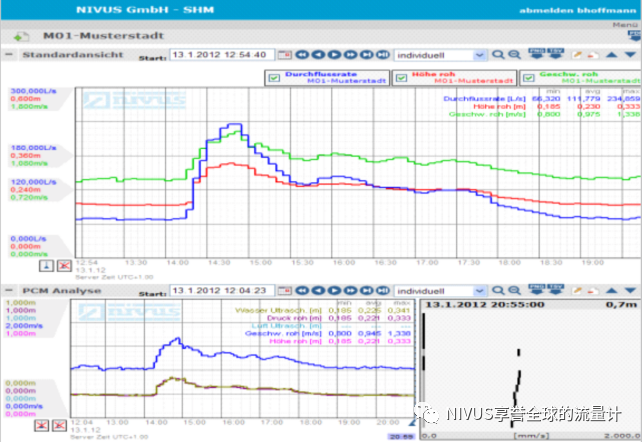

测量数据的验证结果,如下图。



5 移交的数据内容

✎ 测量地点的详细文档;

✎ 常用格式的数据交接(*.txt 和 *.xls);

✎ 项目摘要CD:数据(每日和每周图表)的可视化表示,包括所有相关信息,无需使用额外的软件;

✎ 由于读数的清晰表示,节省了进一步数据处理的时间。

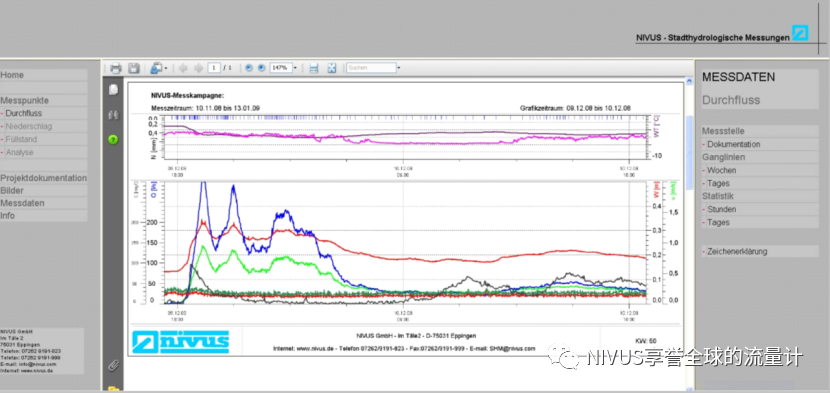

每日的可视化测量结果,见下图。
