典型案例：大型船闸供水和清空渠道的流量测量

1 项目背景

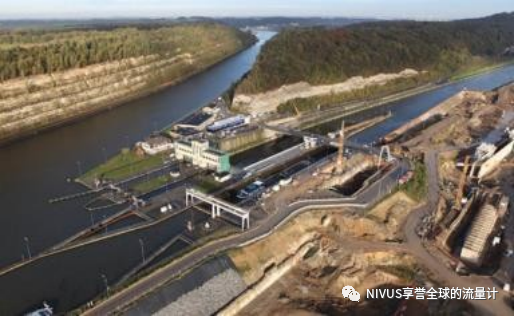

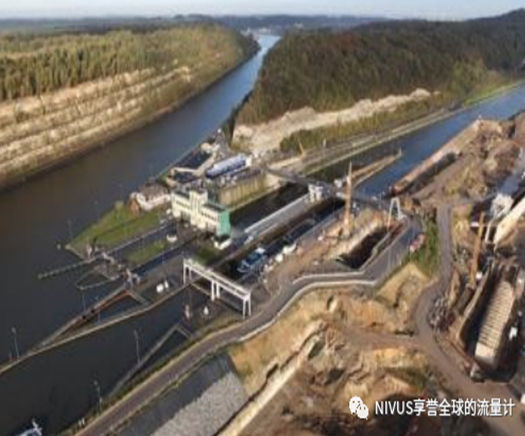

⊙ 高度相差14m的船闸；钢筋混凝土通道总容积225,000m³，每个船闸门重120吨；可通过9,000吨以下的集装箱船；

⊙ 矩形钢筋混凝土渠道，用于注满和清空船闸室；渠道尺寸WxH =5000x5000 mm，长200 m；

⊙ 地表水；

⊙ 非满管运行。

2 测量任务

① 非满管的长时间、高精度和可靠的流量测量；

② 尽可能长的维护间隔；

③ 尽可能降低安装时间。

3 解决方案

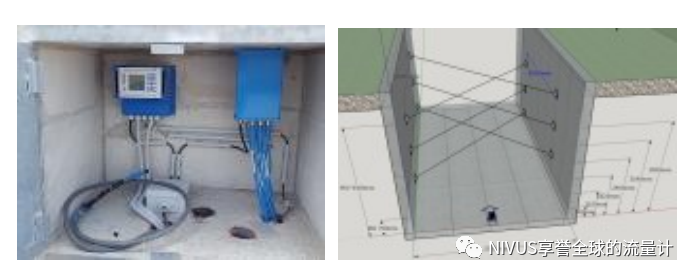

➜ 传感器：6声道，12组NIS-V30B球超声波时差法传感器；

➜ 变送器：NivuChannel；

➜ 测量的数据（流速、液位、温度和计算获得的流量）通过无线网络传输到客户上位机。

4 优点

✓ 易于安装的半球传感器进行超声波时差法的流量测量；

✓ 通过六声道测量，实现高精度的流量测量。
