典型案例:污水处理厂重力流出水管的流量测量

典型案例:污水处理厂重力流出水管的流量测量



排水管网流量和液位测量是行业的痛点、技术难点和关注热点。在和同行的线下沟通中,我们发现普遍对流量测量存在某些误区。为了系统的介绍排水管网流量和液位测量,我们从本周开始对NIVUS微信公众号做如下调整:每周将分别介绍1篇主旨文章、1篇相关产品简介、1篇典型案例和1篇应用拓展;并增设“有问有答”专栏,每周回答大家关注的问题。



您有任何的流量和液位测量的难题,请电话、微信或微信公众号留言联系我们。



污水处理厂总出水管通常为重力流自流,经常为非满管。如果采用电磁流量计,则需要设置倒虹吸,土建工作量大,低流速情况下误差大;如果采用超声波流量计,则在水中悬浮物较小情况下,如何有足够的反射物以便确保测量精度?这些是困扰设计单位和使用单位的难题。

下面,介绍某地下污水厂出水总管的流量测量解决方案,供大家参考。

1 流量测量要求

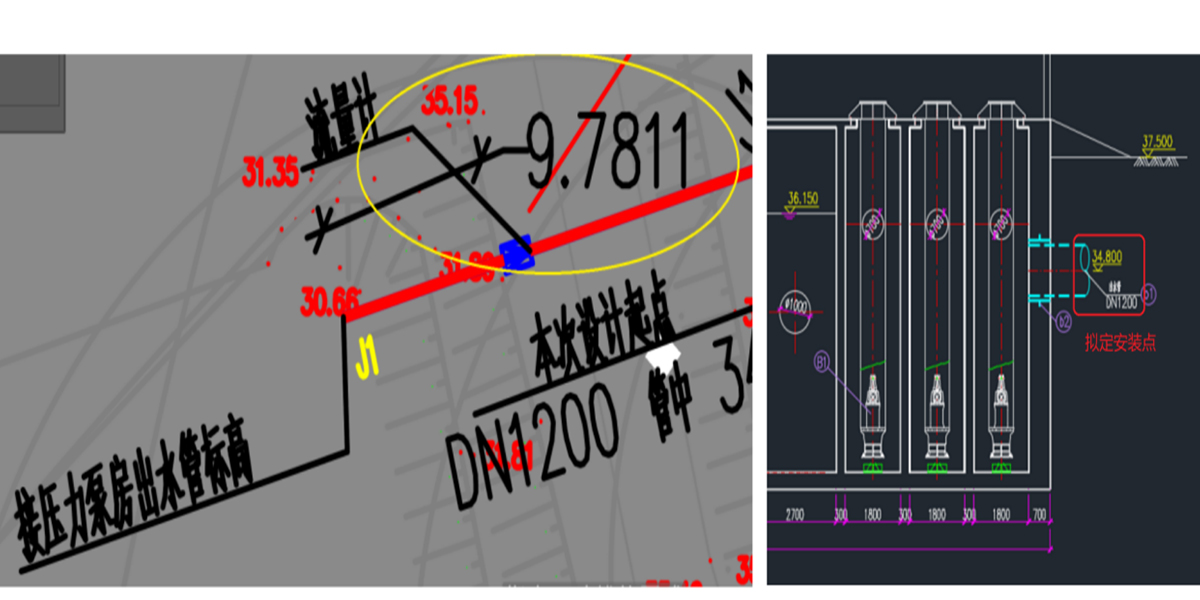

某地埋式污水处理厂总出水管的情况如下:

DN1200mm混凝土管,流量约1200m3/h

安装位置的管道平直段约10米,在道路下方,无法开挖;

排水为滤布滤池出水,水质达到准四类水标准,悬浮物低于5mg/L

液位波动大,从低液位到满管;

流速波动大;

电磁流量计无法满足使用要求。



通常,大多采用电磁流量计为污水处理厂总出口流量测量。电磁流量计的缺点是:

(1) 无法实现非满管的流量测量;

(2) 低流速时测量误差

(3) 需要开挖和设置超越管



根据要求,管道的流量测量的要求如下:

测量管道的瞬时流速、瞬时流量、液位、水温和累计流量,其中流量测量误差<±3%

低悬浮物情况下,保持稳定的测量精度;

在低流速和高流速情况下,保持稳定的测量精度;

在需要0cm100%满管整个液位范围内,保持测量高精度;

要求方便安装和维护;

使用寿命长,尽可能免维护。

2 流量计的选择

前面的文章讨论过,排水管网高精度的流量测量,需要采用速度-面积法流量计。测量流量Q需要测量两个因素:平均流速和过流面积。 采用以下通用计算公式:

Q = v(平均) • A



常用的速度面积法流量计,包括超声波多普勒流量计、超声波互相关流量计和超声波时差法流量计。

考虑到要求流量测量误差<±3%,因此将超声波多普勒流量计排除在外。

考虑到管道内的液位波动很大,预计从0cm100%满管。而超声波时差法流量计传感器的尺寸原因,在DN1200mm管中的测量范围是30%100%。因此将超声波时差法流量计排除在外。

3测量设备的安装

安装方式具体见图4-1a。每套包括1空气超声波传感器和1组流速/水中超声波/静压式液位计组合传感器

(1) 1空气超声波传感器,安装在排口管道断面中心垂线顶部,垂直向下;用于0cm6cm超低液位的流速流量和空气温度的测量

(2) 1组流速水中超声波和静压式液位计的组合传感器,安装在排口断面部,垂直向;用于6cm100%满管流速、流量和温测量;

(3) 通过两种传感器的组合,实现0cm100%满管的流量精确测量。

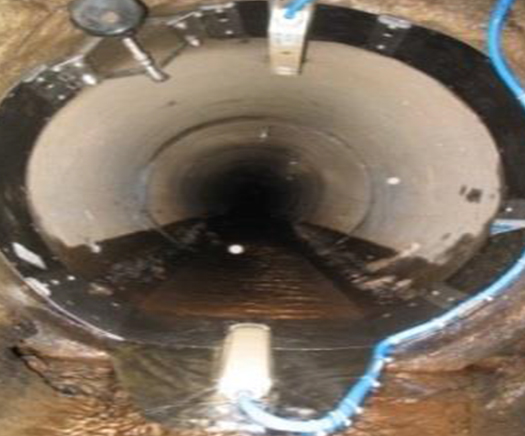

本项目中,选用RMS 涨圈进行安装。

可以适用于DN150DN2000的管道内安装,

可以用于满管/非满管的测量;

无需工具,5分钟内的快速安装;

在水中含次氯酸钠情况下,可以选用1.44611.4462材质。



这种布置方式的优点是:

测量精度高(流量测量精度约为1-3%

数据质量好

对测量前后平直段的要求相对较低

 4实际测量现场

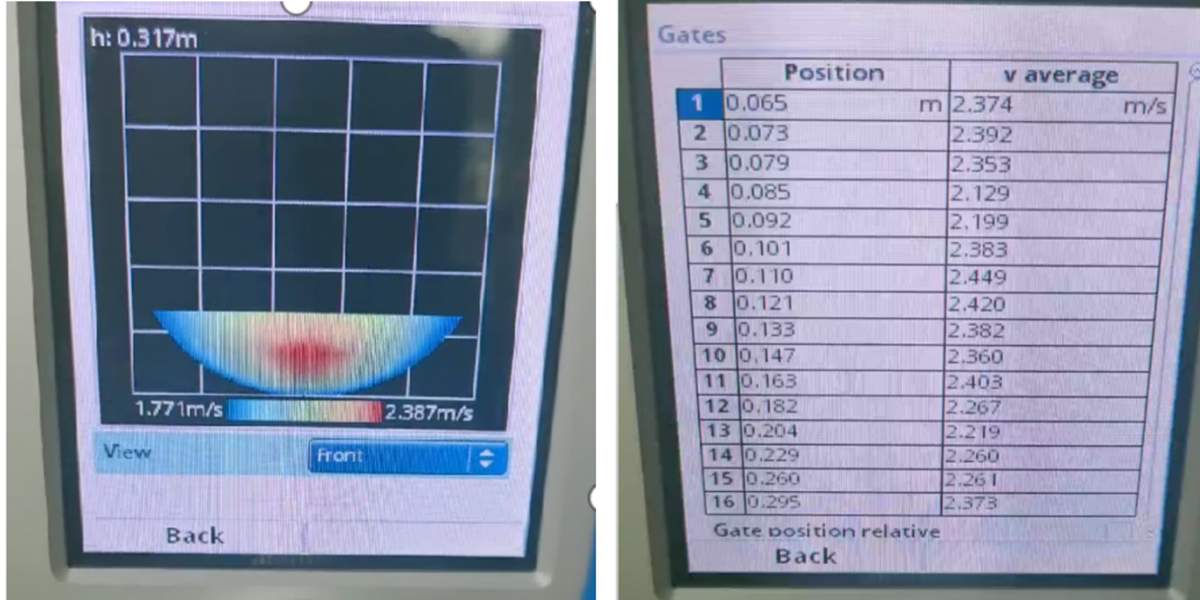

变送器上可以看到实时的流场动态分布图,在液位0.317米时也可以看到16层平均流速。



5实际测量数据

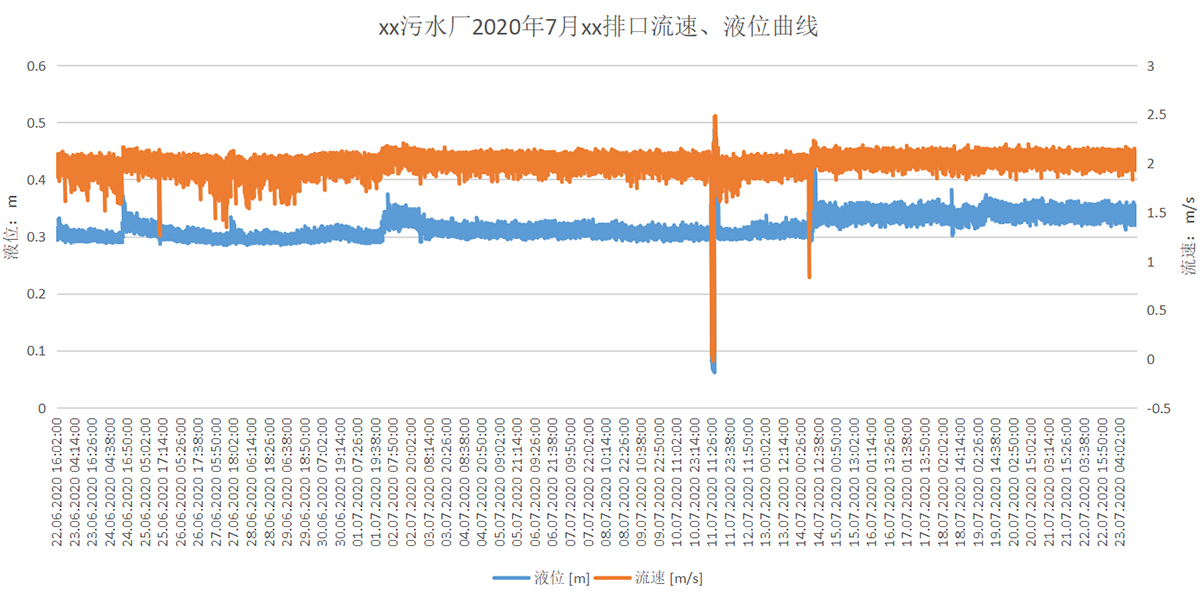

该套设备于20206月安装,迄今一直稳定运行。下图为20207月的实际测量结果。其中红框内为检修时,流量降低所致。





从图中可以看到:

数据完好率100%,数据可用率100%

一个月内液位基本在0.30.4米之间波动(管道直径1.2米);

流速基本稳定;

当液位低至0.1m时,也能稳定测量流速。

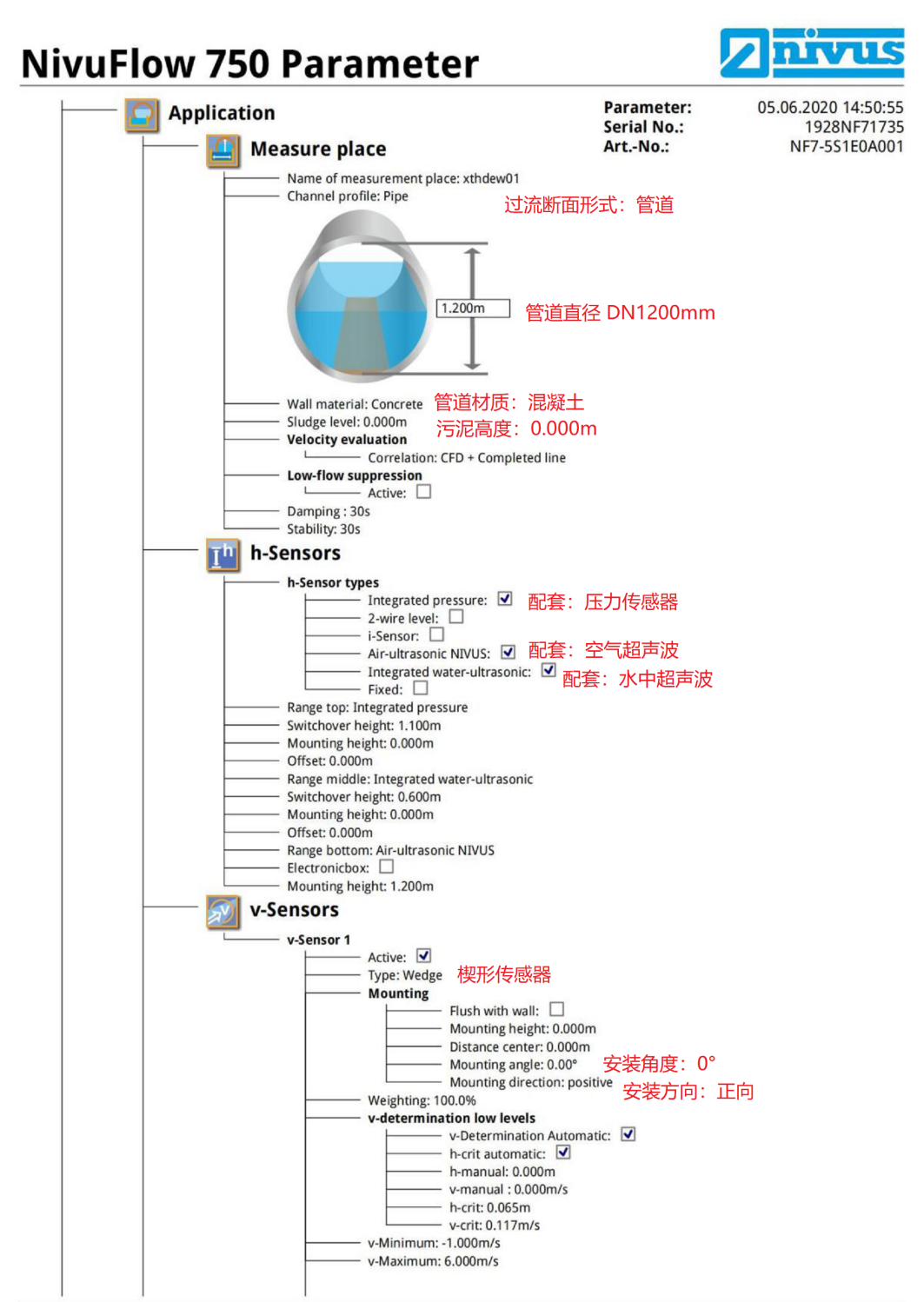

         6参数设置


 7结论

在出水悬浮物5mg/L情况下,互相关流量计适用于污水厂总排口的流量测量;

采用流速传感器+空气超声波的组合测量,解决了0cm100%满管时的流量测量;

根据业主反馈,此流量计的测量值与其他过程仪表的测量结果匹配度高,实际测量结果获得业主的高度认可。





--------------
