1 项目背景
l 为了降低伦敦合流制排水管网雨天溢流量,升级5个污水处理厂并建设连接英国伦敦的Abbey Mills泵站至Beckton Sewage Treatment Works(Beckton污水处理厂)的Lee深隧;

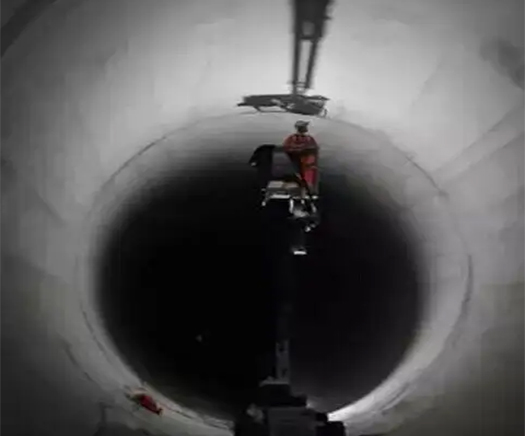

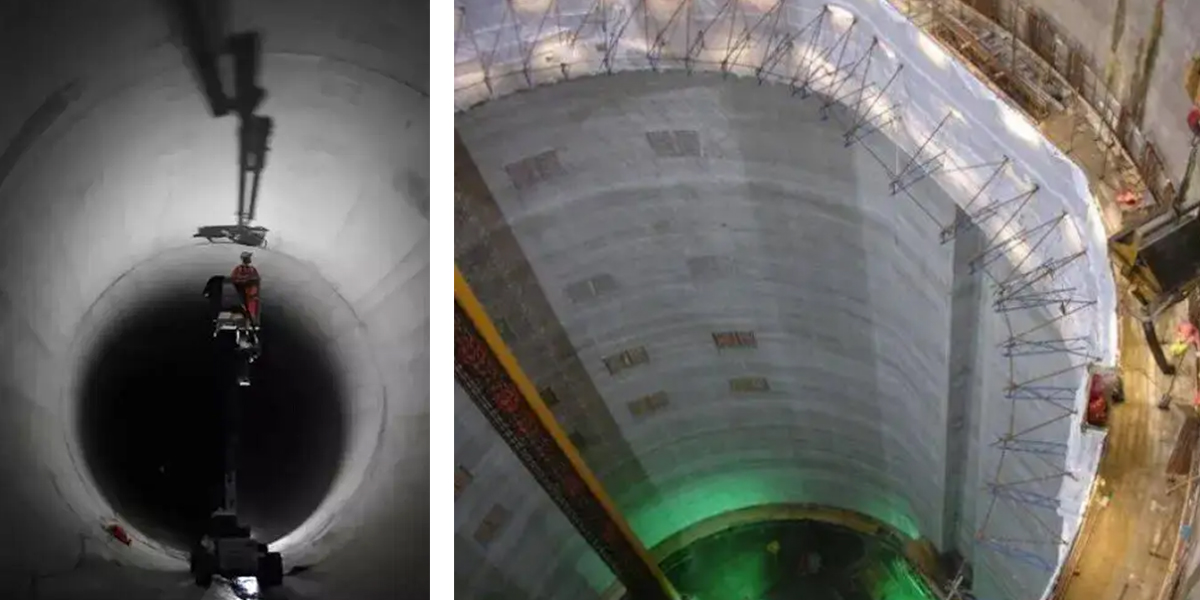

l Lee深隧长6.9 km, 管道Ø7.2m, 管道埋深超过75 m;Lee深隧的隧道和竖井的总存储空间达到38.2万m3;
l 2016年1月28日正式投入运行,这些措施每年将减排40%(相当于每年减少1600万吨)溢流污水排放;
l 在七个不同位置安装流量计,实时测量流量的变化。
l 满管及非满管交替情况下的高精度测量;
l 根据流量测量结果,实现系统的预警和调度;
l 能承受非常高的压力;
l 维护间隔长;
l 要求安装和维护工作量小。
l 安装七套互相关流量计;

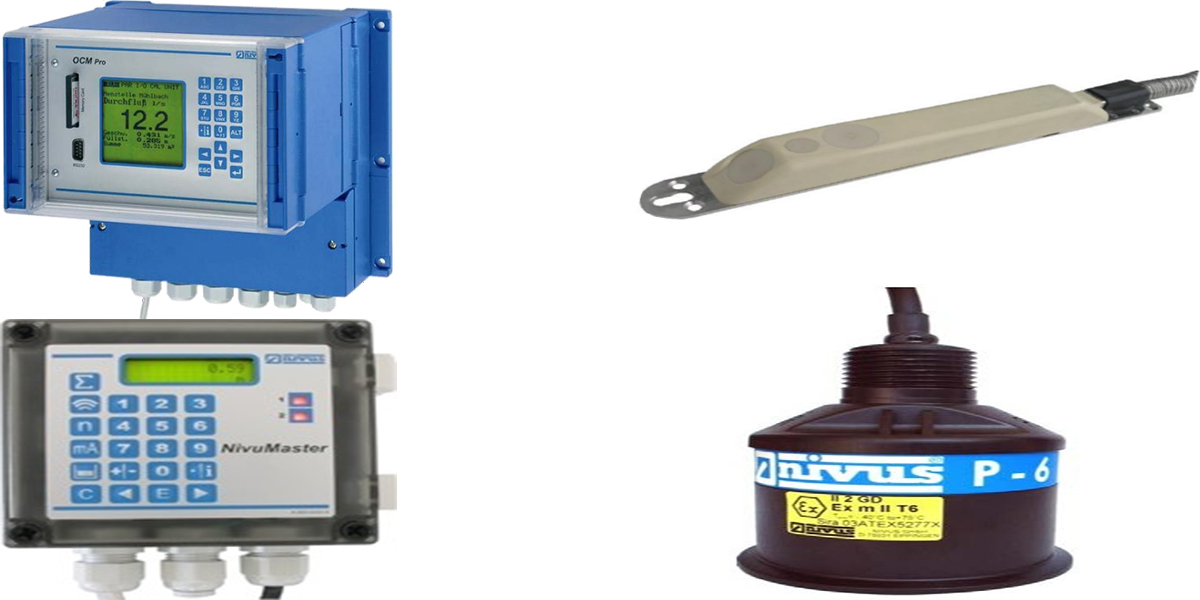

l 流速传感器:根据管径不同,选择不同数量的CS2楔形互相关流量计;
l 液位传感器:P系列超声波液位计;
l 流速变送器:OCM Pro;
l 液位变送器:NivuMaster;
l 测量的数据通过ModBus 485上传输上位机。
l 使用互相关流量计,高精度的流量测量;
l 液位冗余测量,提高测量冗余度;
l 易于安装,无需中断系统运行;
l 施工简单;
l 维护方便。
